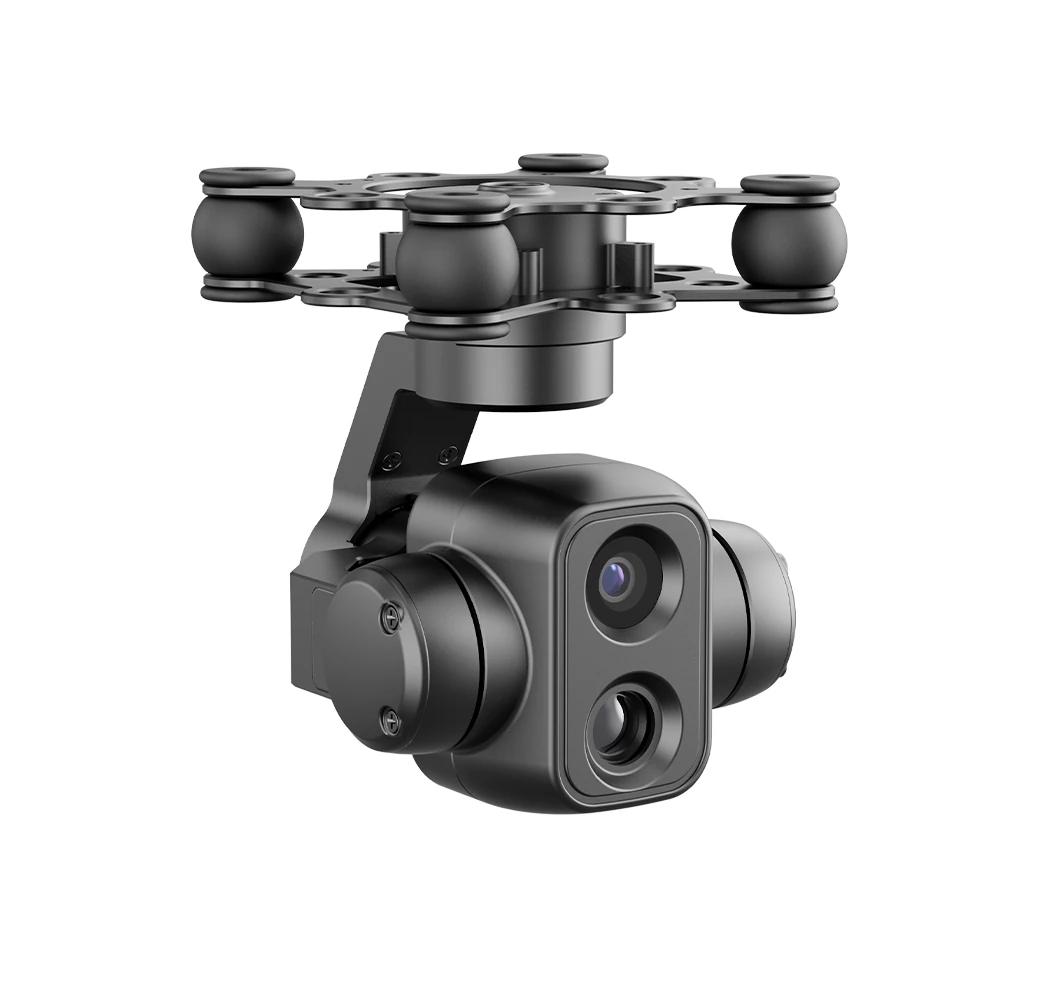

جهاز تثبيت ثلاثي المحاور صغير مزدوج الاستشعار - PUTD095
دقة تثبيت الصورة ≥ 0.02° (1σ، اضطراب 0.5°@1 هرتز)، ضوء مرئي فعال يبلغ 48 مليون بكسل + إخراج الأشعة تحت الحمراء 384×288 في وقت واحد؛ المحور الثنائي 104 جم ، ويمكنه أيضًا توفير إشارات توجيه الهدف.
دقة تثبيت الصورة .020.02 درجة (1σ، اضطراب 0.5 درجة عند 1 هرتز)، لا يوجد انحراف في الصورة المتحركة تحديد الهوية > 400 متر خلال النهار، > 90 مترًا في الليل (الرؤية ≥8 كم) HDMI / شبكة / فيديو محوري ثلاثي الاتجاهات، منفذ تسلسلي TTL / شبكة / تحكم SBUS
50 مليون بكسل الضوء المرئي + 384×288 الأشعة تحت الحمراء
50 ميجابكسل مرئي + 384×288 تحت الأحمر، خرج مزدوج متزامن
تكبير رقمي 30×، التعرف على البالغين نهارًا >400 م، ليلًا >90 م؛ تثبيت ثلاثي المحاور ≤0.02°، تحديد الهدف CEP 10 م، الجيمبال 104 جم فقط.
104 جم ثلاثي المحاور، ثابت حتى ≤0.02 درجة
جيمبال ثلاثي المحاور 104 جم، 58×57×79 مم، الاتجاه ±90°، الميل -90°~+30°.
- وزن الجيمبال
- 104 جرام ± 5 جرام
- سيرفو + جهاز تعقب
- 42 جم ± 2 جم (مطلوب)
- أبعاد الجيمبال
- 58×57×79 ملم
- دقة التثبيت
- .0.02 درجة
- نطاق تصميم الإطار: السمت ±110°، اللفة ±50°، الملعب ±120°؛ نطاق التحكم: السمت ±90 درجة، الملعب -90 درجة ~+30 درجة، اللفة ±45 درجة
- صندوق التحكم 59×55×24 مم، 23 جم (اختياري)، ثابت وسلكي بشكل منفصل عن المقلاة/الإمالة
القدرة على التوجيه
عندما ترى الهدف، يمكنك أيضًا تحديد الموقع
يؤدي دمج الضوء المزدوج إلى اكتشاف الهدف والتعرف عليه وقفله وتتبعه، ويكون الإخراج بمثابة إشارة توجيه في الوقت الفعلي - تحصل وحدة التحكم في الطيران على موضع الهدف، وليس الصورة. تدعم الأشعة تحت الحمراء أوضاع ألوان زائفة متعددة، ولا يزال من الممكن تمييز الخطوط العريضة في الظلام والدخان والانسداد الجزئي، ويمكن أن تعمل بشكل مستمر ليلاً ونهارًا.
- القدرة على الهدف
- كشف/تحديد/قفل/تتبع
- الاستهداف
- CEP 10 م
- إخراج التمهيد
- إشارة التوجيه في الوقت الحقيقي
- الأشعة تحت الحمراء اللون الزائف
- 8 أنواع بما في ذلك الأبيض الساخن/الأسود الساخن/الحديد الأحمر/الذهبي الأحمر/قوس قزح/الشفق الخ.
ثلاثة أجزاء، فقط قم بتثبيتها على الكاميرا ويمكنك التصوير
العدسة مسؤولة عن الرؤية، والمحور المحوري مسؤول عن الثبات، وصندوق التحكم والحامل الممتص للصدمات يمنعان الاهتزاز.
انحراف ثلاثي المحاور
تثبيت الصورة المؤازرة بثلاثة محاور
نطاق السمت الذي يمكن التحكم فيه ±90 درجة، درجة الصوت -90 درجة ~+30 درجة، تثبيت الصورة ≥0.02 درجة، مؤازرة + جهاز تعقب 42 جم (إلزامي).
صندوق التحكم · اختياري
صندوق التحكم + علاقة ممتصة للصدمات ذات أربع زوايا
صندوق التحكم 59×55×24 مم، 23 جم، اختياري؛ تعمل الكرات المطاطية الممتصة للصدمات ذات الأربع زوايا على منع اهتزاز الجسم أولاً، ثم يعمل المحور المحوري على تثبيت الصورة.
أين يعمل هذا gimbal؟
فالأمن الحضري، والاستجابة لحالات الطوارئ، وعمليات التفتيش الصناعية والكهربائية، والخطوط الحدودية، كلها مشاهد "يريد الناس رؤيتها بوضوح ولكنهم لا يريدون الاقتراب منها".
الأمن الحضري
الاستجابة للطوارئ
التفتيش الصناعي
صيانة منشآت الطاقة
دورية حدودية
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
ترتبط مسافة التعرف ارتباطًا وثيقًا بالرؤية والرطوبة واختلاف درجة الحرارة، ويجب فهمها وفقًا لشروط وضع العلامات؛ يتم تأكيد العناصر الاختيارية وفقا للطلب.
قناة الضوء المرئية
| الاستشعار | 1/2.5 بوصة CMOS، 50 مليون بكسل (48 مليون فعال) |
|---|---|
| عدسة | 4.7 ملم، F1.7 |
| مجال الرؤية | 59.5 درجة (أفقي) × 35.5 درجة (رأسي) (±5%، 1080 بكسل) |
| التقاط الصور | 8K/4K/1920×1080 |
| فيديو | 4K بمعدل 50 إطارًا في الثانية، 1920×1080 بمعدل 50 إطارًا في الثانية |
| تكبير | تقريب رقمي 30× |
| مدى التعرف | الهدف للبالغين أكبر من 400 متر (الرؤية أثناء النهار ≥8 كم، الرطوبة ≥60%) |
قناة الأشعة تحت الحمراء
| فرقة الاستجابة | 8 ~ 14 ميكرومتر، موجة طويلة |
|---|---|
| القرار | 384 × 288 |
| البعد البؤري للعدسة | 7 ملم |
| مجال الرؤية | 24.8 درجة (أفقي) × 18.7 درجة (رأسي) (±5%، 1080 بكسل) |
| معدل الإطار | 384×288 @50 إطار/ث |
| NETD | ≥50 ملي كلفن (@25 درجة مئوية فهرنهايت #1.0) |
| مدى التعرف | هدف البالغين > 90 مترًا (ليلاً، الرؤية ≥8 كم، الرطوبة ≥60%، اختلاف درجة حرارة الخلفية ≥5 كلفن) |
| وضع اللون الزائف | أبيض حار / أسود حار / أحمر حديدي / أحمر ذهبي / قوس قزح / أورورا / طبي / غابة |
PTZ وتثبيت الصورة
| دقة التثبيت | ≤0.02° (معاينة 0.1°هرتز) |
|---|---|
| نطاق تصميم الإطار | السمت ±110°، اللفة ±50°، الملعب ±120° |
| نطاق دوران يمكن التحكم فيه | السمت ±90 درجة، الملعب -90 درجة ~ +30 درجة، اللفة ±45 درجة |
| وزن الجيمبال | 104 جرام ± 5 جرام |
| سيرفو + جهاز تعقب | 42 جم ± 2 جم (مطلوب) |
| الاستهداف | CEP 10 م |
الفيديو والتخزين
| مخرج الفيديو | HDMI / شبكة / محوري |
|---|---|
| ترميز الفيديو | H.264 / H.265 |
| تدفق الفيديو | 2M / 4M |
| التخزين | بطاقة Micro SD |
الكهرباء والفيزياء
| مصدر الطاقة | تيار مستمر 10.8 فولت ~ 26.4 فولت عند 3 أمبير |
|---|---|
| استهلاك الطاقة | حالة ثابتة ≥10 واط |
| واجهة التحكم | منفذ TTL، شبكة، SBUS |
| أبعاد الجيمبال | 58.0 × 57.0 × 79.0 ملم |
| صندوق التحكم (اختياري) | 59.0×55.0×24.0 ملم، 23 جم ± 2 جم |
| درجة حرارة التشغيل | -20°م ~ +55°م |
| درجة حرارة التخزين | -45°م ~ +60°م |
5 أسئلة متكررة حول التثبيت والاختيار
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك، يرجى الانتقال مباشرة إلى النموذج الموجود أسفل الصفحة.
ما هو مفهوم دقة تثبيت الصورة بمقدار 0.02 درجة؟
تم حساب سعة ارتعاش الشاشة على مسافة كيلومتر واحد بحوالي 0.35 متر. على هذا المستوى، لا يوجد أي اهتزاز في الصورة بدقة 4K، وتكون الصورة المقربة مستقرة حتى عند النظر بعيدًا.
هل 104 جرام هو وزن المجموعة بأكملها؟
لا. يزن جسم المحور 104 جم، ويزن جهاز التحكم المؤازر + جهاز التتبع 42 جم (إلزامي)، وصندوق التحكم 23 جم اختياري. عند التثبيت، يجب الحفاظ على وزن وموضع هذه الأجزاء الثلاثة معًا.
كيفية استخدام 48 مليون بكسل و8K؟
استخدم زاوية واسعة لتأطير المشهد أولاً، واستخدم 8K/4K لترك هامش للاقتصاص، ثم انتقاء التفاصيل لاحقًا؛ إذا كنت تريد رؤية الصورة بشكل مستمر، استخدم 1080P@50fps، ويكون تدفق الكود 2M/4M.
هل 90 مترا كافية في الليل؟
90 مترًا هي مسافة "التعرف على فرد"، بشرط أن تكون الرؤية 8 كم، والرطوبة ≥60%، وفرق درجة الحرارة الخلفية ≥5 كلفن. يمكنك الوصول لمسافة أبعد من خلال النظر إلى المخطط التفصيلي والعثور على مصدر الحرارة، لكن هذا لا يعتبر تعريفًا، لذا لا تعبث به عند الاقتباس.
ما هي الطائرة التي يمكن تركيبها عليها؟
مصدر الطاقة 10.8–26.4 فولت عند 3 أمبير، الحالة المستقرة ≥10 وات، الواجهة عبارة عن منفذ/شبكة/SBUS التسلسلي TTL. أرسل لنا النموذج وأبعاد موضع التحميل، وسنضع خطة بعد التأكد من المحول ومصدر الطاقة.
أخبرني عن النموذج الخاص بك وموقف التركيب
أخبرنا بنموذج الماكينة وحجم موضع التحميل ومسافة العمل، وقدم لنا عرض أسعار بعد التأكد من المحول ومصدر الطاقة.
