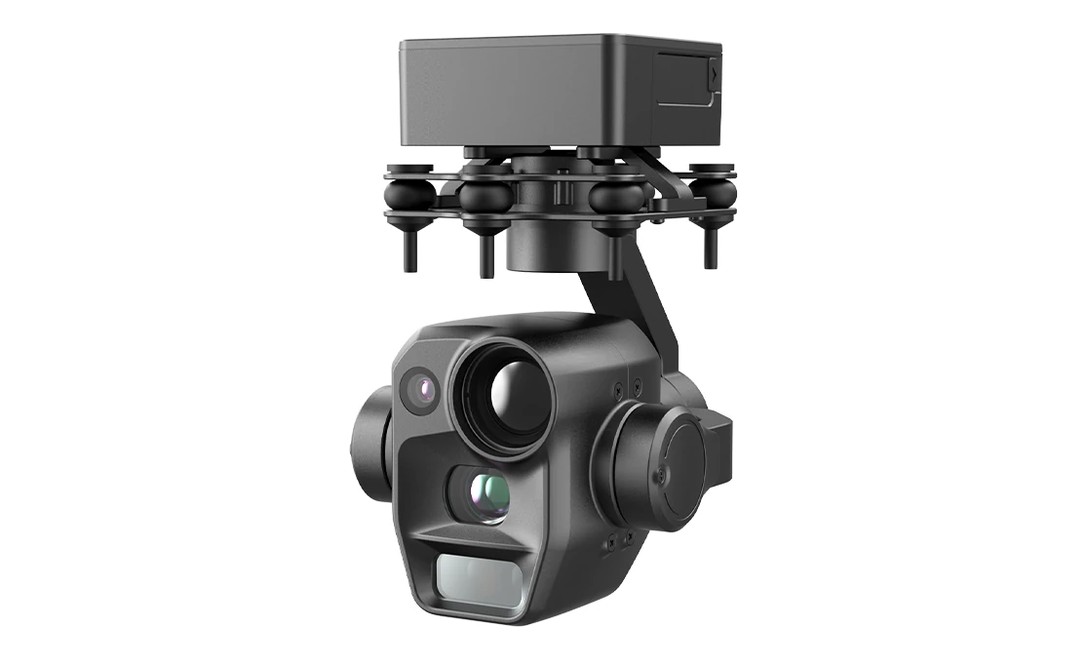

الآلة بأكملها

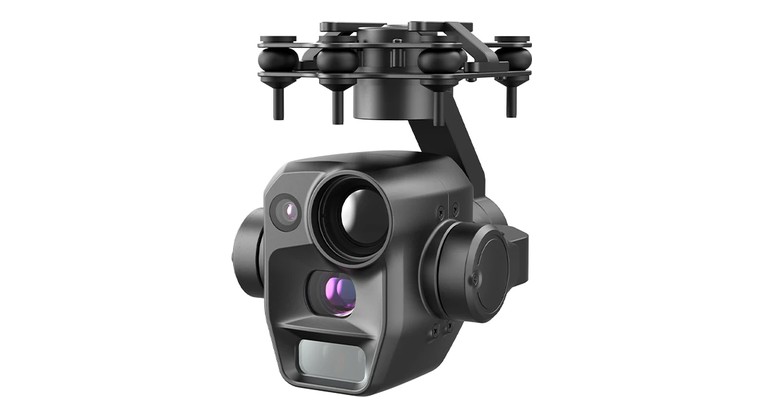

المظهر العام
جيمبال 280±5 جم / ≥322 جم، الحجم 83 × 94 × 106 مم.
جيمبالات الطائرات بدون طيار
الرئيسية/جيمبالات الطائرات بدون طيار/سلسلة التقريب البصري/جيمبال تثبيت ثلاثي المحاور رباعي الاستشعار - PUTF270
زووم رباعي الضوء انحراف

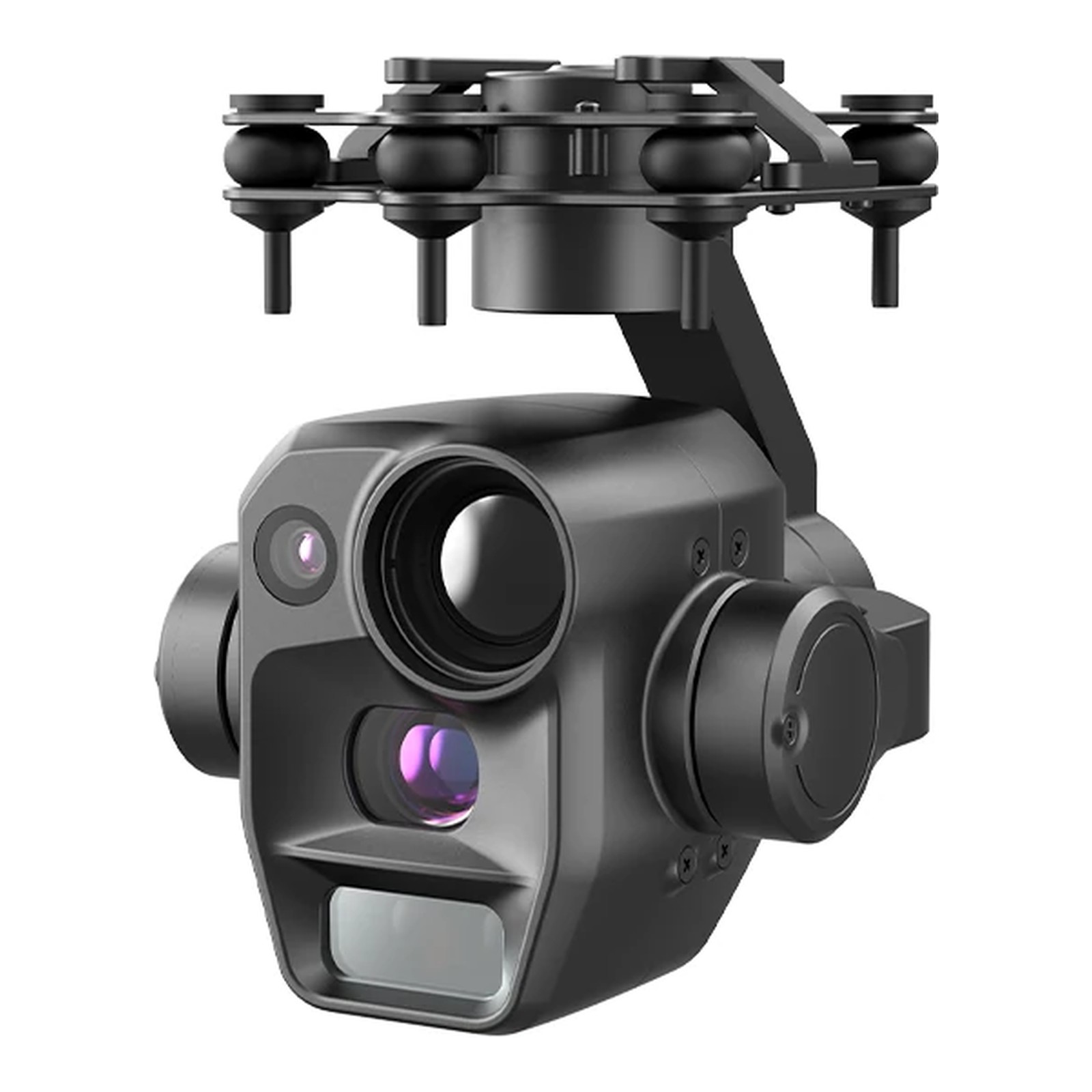

جيمبال تثبيت ثلاثي المحاور رباعي الاستشعار - PUTF270
يشتمل نظام تثبيت الصورة بالقصور الذاتي PUTF270 الصغير ثلاثي المحاور بأربعة مصابيح على كاميرا ضوئية مرئية عالية الوضوح وزاوية واسعة بدقة 50 ميجابكسل، وكاميرا للضوء المرئي ذات تكبير مستمر بدقة 48 ميجابكسل، وكاميرا تليفوتوغرافي بالأشعة تحت الحمراء مقاس 25 مم (640 × 512، 8-14 ميكرومتر) ومحدد نطاق ليزر (905 نانومتر، 10-1200 م، ± 1 م). انحراف ثلاثي المحاور 280±5 جرام، الوزن الإجمالي ≥322 جرام. يحقق الضوء المرئي المزدوج + التكبير الإلكتروني 8X تكبيرًا هجينًا بمقدار 120X، والتعرف على النهار >1500 متر؛ 25 ملم تليفوتوغرافي بالأشعة تحت الحمراء للتعرف على الليل حتى 300 متر. ويمتلك قدرات تحديد المواقع المستهدفة والتوجيه، ويمكن أن يعمل على مدار الساعة.
انحراف / الوزن الإجمالي 280 ± 5 جرام / ≥322 جرام مسافة التعرف > 1500 متر، > 300 متر في الليل نطاق الليزر 905 نانومتر، 10-1200 م، ± 1 م
اندماج رباعي الضوء + ليزر بمدى 1200 متر
أربعة مسارات بصرية + مقياس مسافة ليزر 1200 m، جيمبال واحد شامل.
نهارًا >1500 m، ليلًا >300 m؛ ليزر 10–1200 m، ±1 m، رؤية الهدف، قراءة المسافة في الموقع وإخراج الإحداثيات.
الهيكل: 280 ± 5 جم / ≤322 جم
جيمبال 280±5 جم، الوزن الإجمالي ≤322 جم، 83×94×106 مم.
- انحراف / الوزن الإجمالي
- 280±5غ / ≤322غ
- أبعاد الجيمبال
- 83×94×106مم
- جهاز تحديد المدى بالليزر
- 905 نانومتر، 10-1200 متر، ±1 متر
- 25 ملم تليفوتوغرافي بالأشعة تحت الحمراء، التعرف الليلي> 300 متر
- يتراوح مدى الليزر من 10 إلى 1200 م (± 1 م)، والوزن الإجمالي 222 جم
المؤشرات الرئيسية
تكبير هجين 120X، التعرف على مسافة 1500 متر أثناء النهار
25 ملم تليفوتوغرافي بالأشعة تحت الحمراء، تحديد 300 متر في الليل / الوزن الإجمالي ≥322 جرام / ليزر يتراوح من 10 إلى 1200 متر
- الاعتراف خلال النهار
- >1500m
- تحديد الإضاءة الليلية/المنخفضة
- >300m
- الأشعة تحت الحمراء
- 640×512، 8-14 ميكرومتر، تليفوتو 25مم
- جهاز تحديد المدى بالليزر
- 905 نانومتر، 10-1200 متر، ±1 متر
الجزء الرئيسي
ثلاثة منظورات: الآلة بأكملها، والبصريات والمحور المحوري، وزاوية أخرى.
التفاصيل

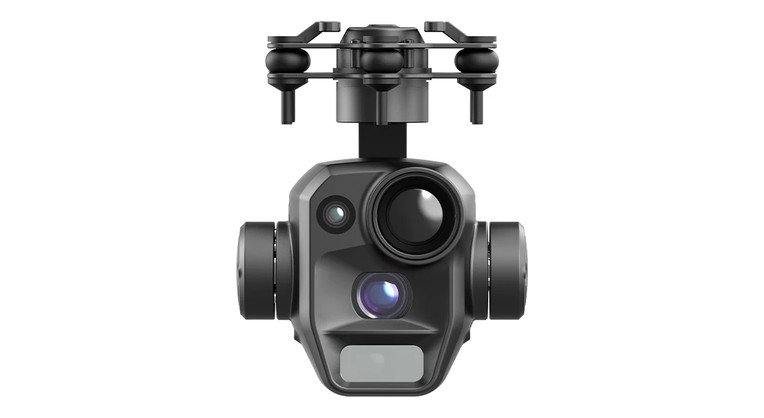

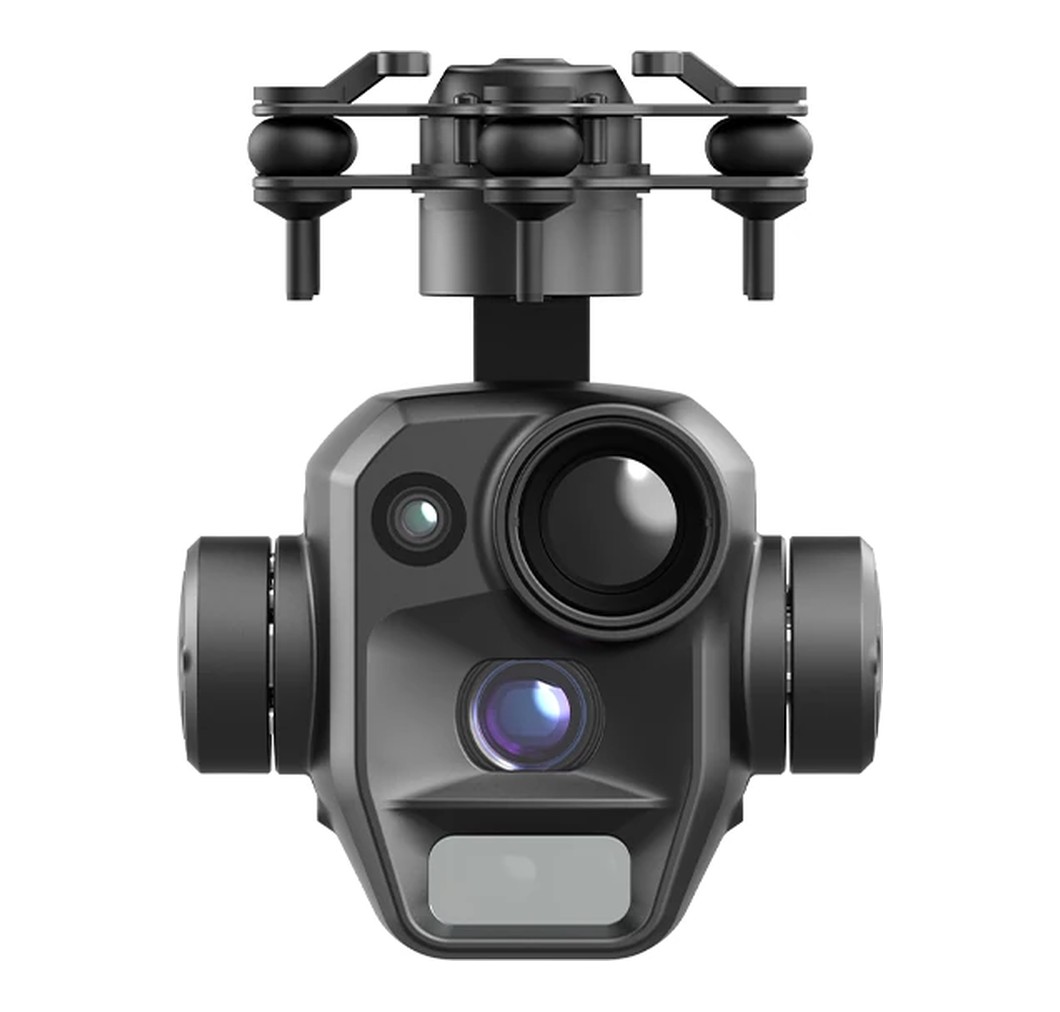

البصريات وPTZ
يشتمل نظام تثبيت الصورة بالقصور الذاتي PUTF270 الصغير ثلاثي المحاور بأربعة إضاءة على كاميرا ضوئية مرئية عالية الوضوح بزاوية واسعة بدقة 50 ميجابكسل، وكاميرا إضاءة مرئية بتكبير مستمر بدقة 48 ميجابكسل، وكاميرا تليفوتوغرافي بالأشعة تحت الحمراء مقاس 25 مم.
التفاصيل

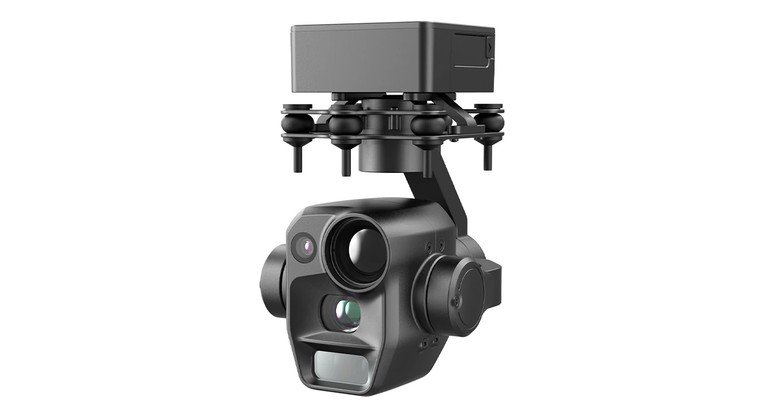

زاوية أخرى
ليزر 905 نانومتر، 10-1200 م، ± 1 م.
أين تعمل في الواقع؟
الأمن والتفتيش والطوارئ - المناسبات التي يلزم فيها رؤية الأهداف بوضوح من مسافة بعيدة.
الأمن الحضري
الاستجابة للكوارث
فحص البنية التحتية

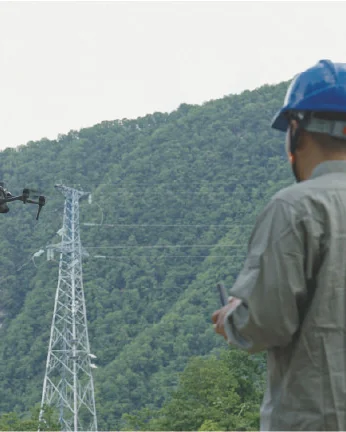

صيانة منشآت الطاقة
دورية حدودية
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
المعلمات مأخوذة من ورقة المواصفات الموجودة؛ يجب تأكيد العناصر غير المدرجة بالأمر.
الضوء المرئي والتكبير
| ضوء مرئي واسع | 50 ميجابكسل 8K، 4.7مم، 59.5°×35.5° |
|---|---|
| تكبير مستمر للضوء المرئي | 48 ميجابكسل، تكبير هجين 120X |
| مدى التعرف (نهاراً) | >1500m |
قناة الأشعة تحت الحمراء
| الكاميرا الحرارية | 640×512، 8-14 ميكرومتر، تليفوتو 25مم |
|---|---|
| مدى التعرف (ليلاً) | >300m |
نطاق الليزر
| جهاز تحديد المدى بالليزر | 905 نانومتر، 10-1200 متر، ±1 متر |
|---|
PTZ وتثبيت الصورة
| وزن الجيمبال / الوزن الإجمالي | 280±5غ / ≤322غ |
|---|---|
| أبعاد الجيمبال | 83×94×106مم |
الأسئلة المتداولة حول اختيار النموذج
إجابة قصيرة، لا يوجد حديث عن المبيعات.
ما هي مسافة الاعتراف؟
النهار> 1500 م؛ ليلاً/إضاءة منخفضة> 300 متر. ترتبط المسافة بحجم الهدف والظروف الجوية.
كم يزن؟
جيمبال 280±5 جم / ≥322 جم، الحجم 83 × 94 × 106 مم.
معلمات تتراوح بالليزر؟
905 نانومتر، 10-1200 م، ± 1 م.
تكوين الأشعة تحت الحمراء؟
640×512، 8-14 ميكرومتر، 25 ملم.
هل يمكن ربطه بنموذجنا؟
أرسل لنا نموذج الماكينة وأبعاد موضع التحميل، وسنضع خطة بعد التأكد من واجهة التثبيت وإمدادات الطاقة.
أخبرنا عن طراز طائرتك ومهمتها
أخبرنا بجسم الآلة، وحجم موضع التحميل ومسافة التعريف المطلوبة، وقدم لنا عرض أسعار بعد التأكد من الواجهة ومصدر الطاقة.
