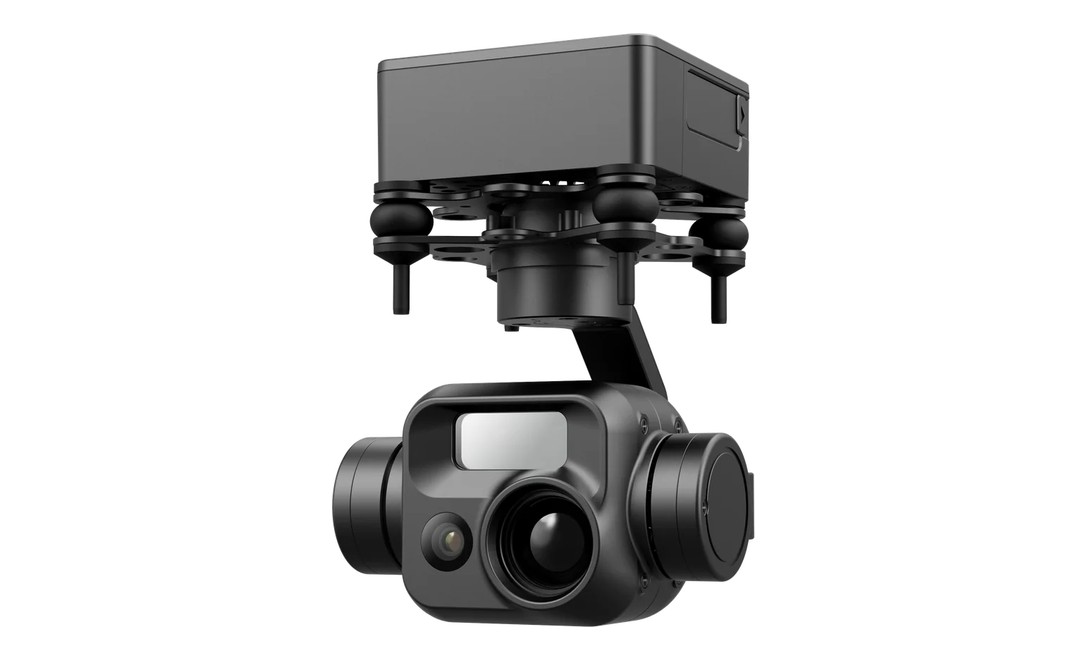

التثبيت

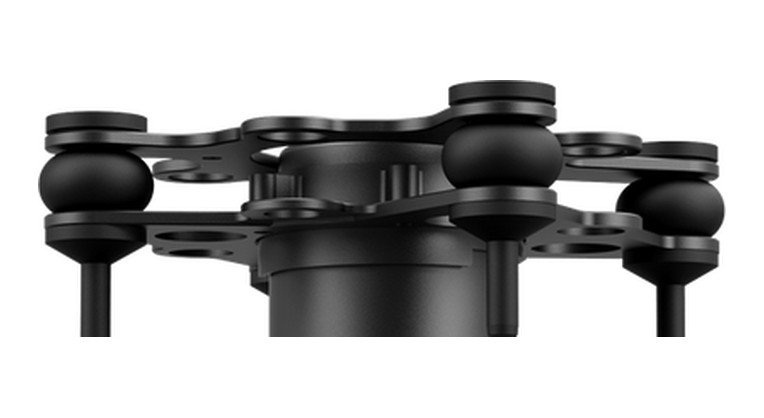

لوحة التركيب العلوية
يبلغ وزن المحور 165 جرامًا، ويبلغ الوزن الإجمالي 207 جرامًا.
جيمبالات الطائرات بدون طيار
الرئيسية/جيمبالات الطائرات بدون طيار/سلسلة التركيز الثابت/جيمبال توجيه ثلاثي المحاور بثلاثة مستشعرات - PUTT155
ثلاثة دليل لتحديد المواقع الخفيفة

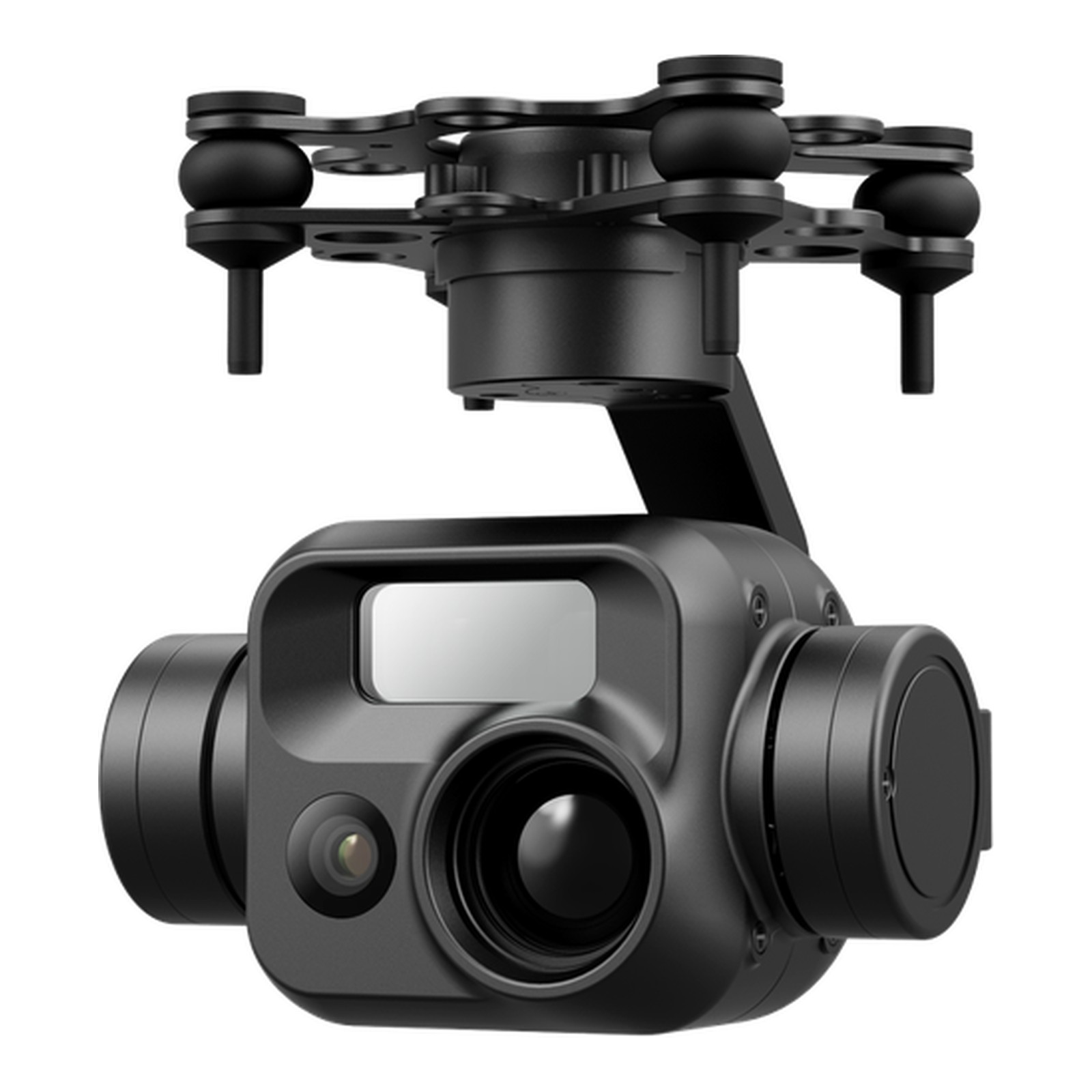

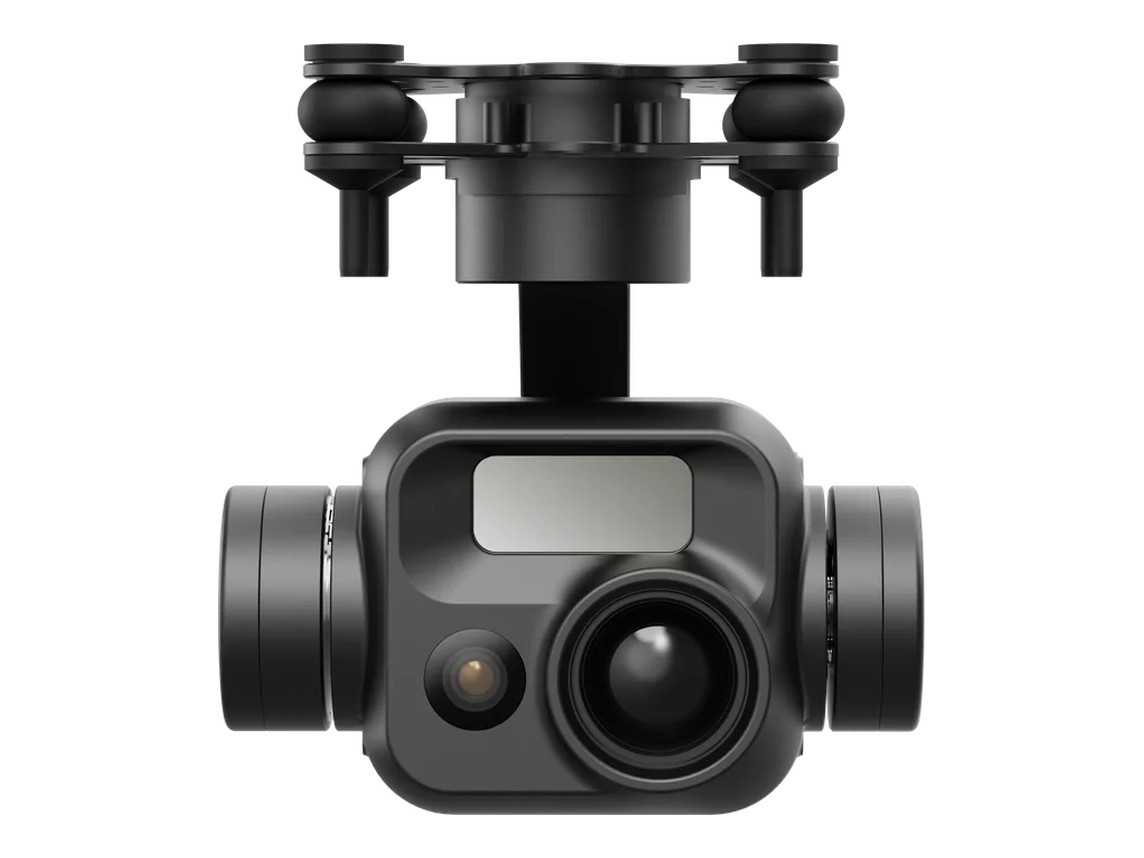

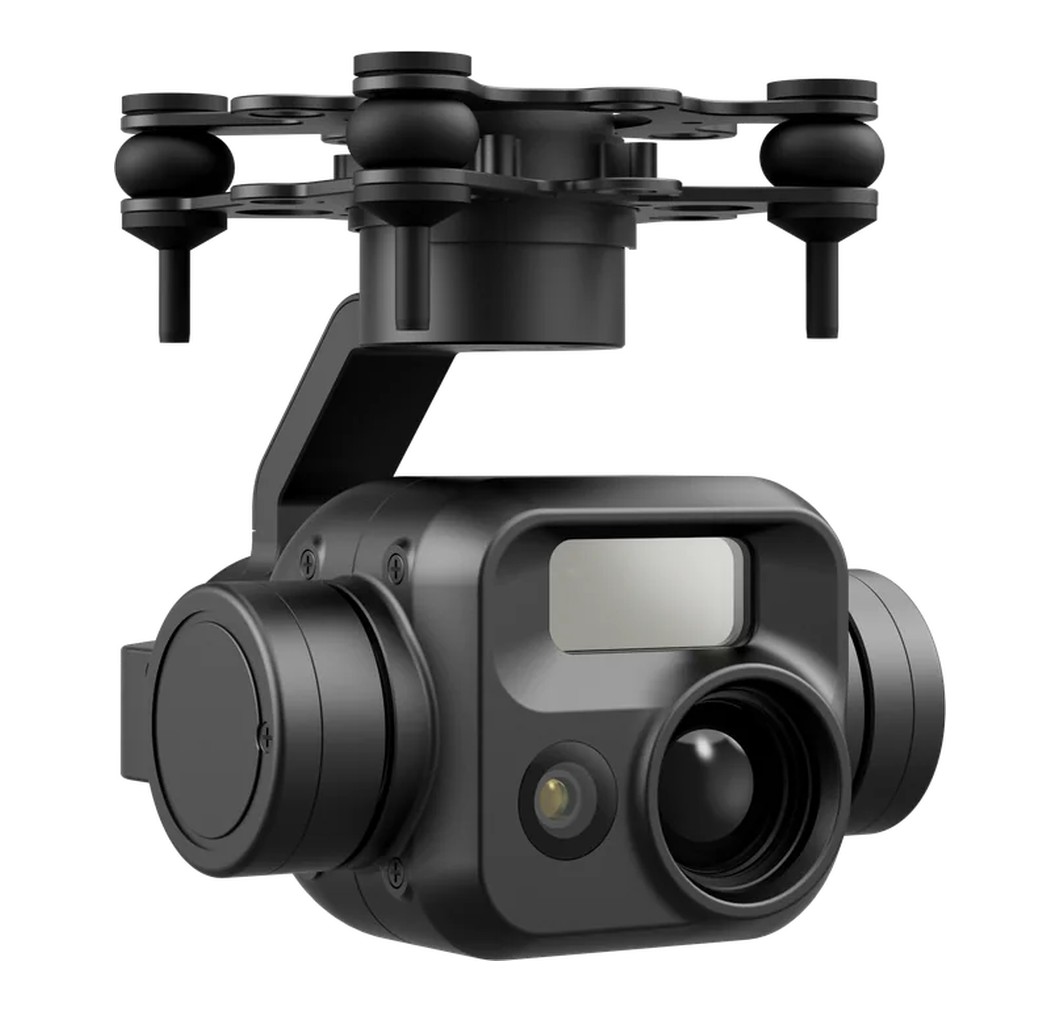

جيمبال توجيه ثلاثي المحاور بثلاثة مستشعرات - PUTT155
50 مليون ضوء مرئي + 640×512 الأشعة تحت الحمراء + 1200 م مدى الليزر (±1 م)؛ النهار > 400 م، الليل > 220 م.
اندماج ثلاثي الضوء: الضوء المرئي + الأشعة تحت الحمراء + مدى الليزر الليزر 10-1200 م، الدقة ±1 م المسافة + الصورة + تحديد المواقع إخراج متزامن ثلاثي الأبعاد
ثلاثة اندماج خفيف، احصل على ثلاثة أنواع من البيانات في وقت واحد
50 ميجابكسل مرئي + 640×512 تحت الأحمر + 1200 م قياس المسافة بالليزر.
التعرف النهاري >400 م، الليلي >220 م؛ ليزر 10–1200 م، دقة ±1 م، ≤4 هرتز، إطار واحد يلتقط الصورة والمسافة معاً.
207 جرام، تثبيت الصورة ثلاثي المحاور
جيمبال 165 غ، الوزن الإجمالي 207 غ، هيكل ثلاثي المحاور 79×75×90 مم.
- وزن جيمبال
- 165 جم ± 5 جم
- الوزن الإجمالي
- 207 جرام
- أبعاد الجيمبال
- 79×75×90 ملم
- جهاز تحديد المدى بالليزر
- 10-1200 م ±1 م
- يتوافق الليزر مع معايير السلامة من الفئة 1، 905 نانومتر
- البعد البؤري للأشعة تحت الحمراء 18 مم، مجال رؤية 24.4 درجة × 19.5 درجة
بيانات ثلاثية الأبعاد
الصورة + المسافة + تحديد المواقع
يعطي المدى بالليزر المسافة، والأشعة تحت الحمراء تعطي مصدر الحرارة، والضوء المرئي يعطي التفاصيل. يتم إخراج الثلاثة في وقت واحد - حيث يكون الهدف ومدى بعده واضحًا في الحال.
- جهاز تحديد المدى بالليزر
- 10–1200 م، ±1 م
- البعد البؤري للأشعة تحت الحمراء
- 18 ملم
- الاعتراف خلال النهار
- > 400 م
- تحديد الليل
- > 220 م
الجزء الرئيسي
ثلاث زوايا: التثبيت، والمحور، والعدسة.
بتز

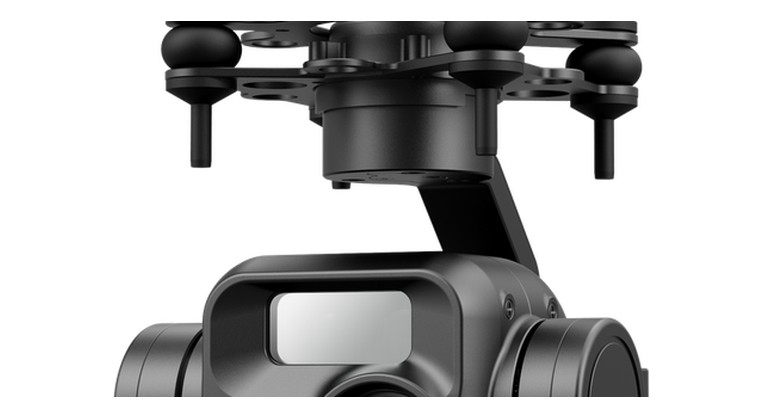

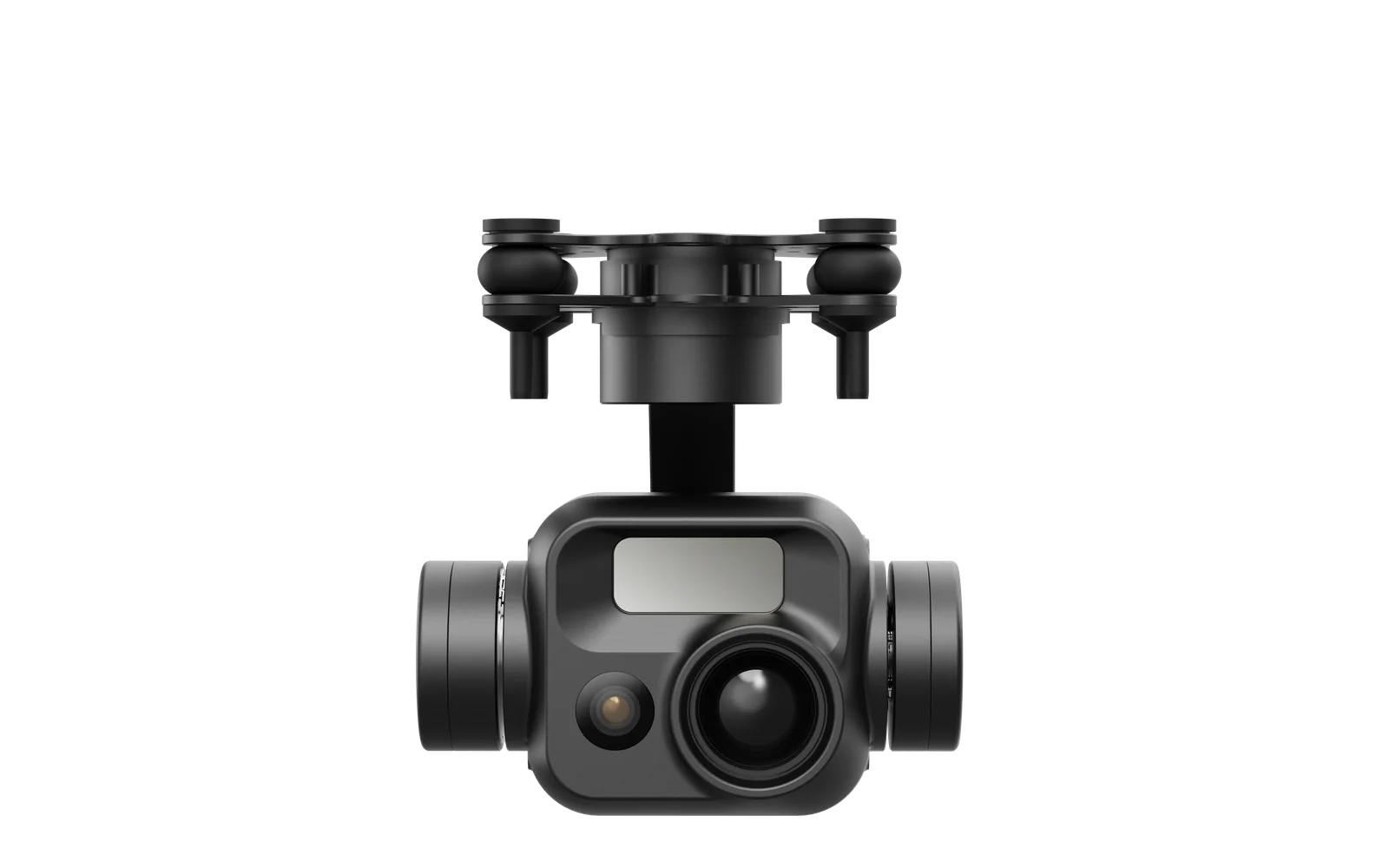

مثبت صورة ثلاثي المحاور
الحجم هو 79×75×90 ملم، والوحدات الضوئية الثلاث مدمجة في وحدة واحدة.

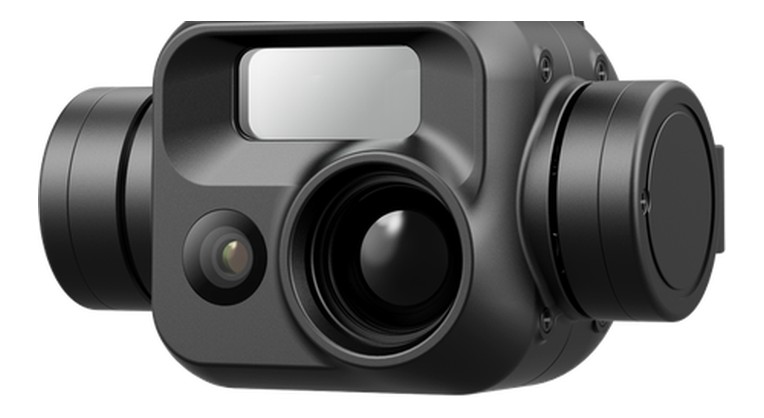

عدسة
ثلاث وحدات ضوئية
50 مليون ضوء مرئي + 640×512 الأشعة تحت الحمراء (18 ملم) + نطاق ليزر 905 نانومتر.
أين تعمل في الواقع؟
الأمن الحضري، والإغاثة في حالات الطوارئ في حالات الكوارث، وتفتيش البنية التحتية، ودوريات الحدود - جميع المناسبات التي يمكن فيها استخدام الكمبيوتر الصغير.
الأمن الحضري
الاستجابة للكوارث
فحص البنية التحتية
دورية حدودية
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
المعلمات مأخوذة من ورقة المواصفات الموجودة؛ يجب تأكيد العناصر غير المدرجة بالأمر.
الضوء المرئي والتصوير
| مستشعر الضوء المرئي | 50 ميجابكسل (48 ميجابكسل فعلية) |
|---|---|
| تصوير / فيديو مرئي | تصوير 8K، فيديو 4K@50fps |
| مدى التعرف (نهاراً) | >400m |
قناة الأشعة تحت الحمراء
| دقة الأشعة تحت الحمراء | 640×512، 8-12 ميكرومتر |
|---|---|
| البعد البؤري / مجال الرؤية (أشعة تحت الحمراء) | 18مم / 24.4°×19.5° |
| مدى التعرف (ليلاً) | >220m |
نطاق الليزر
| جهاز تحديد المدى بالليزر | 905 نانومتر، 10-1200 م، دقة ±1 م، ≤4 هرتز |
|---|
PTZ وتثبيت الصورة
| وزن الجيمبال / الوزن الإجمالي | 165±5g / 207g |
|---|---|
| أبعاد الجيمبال | 79×75×90مم |
5 أسئلة متكررة عند اختيار الموديل
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك، يرجى استخدام النموذج الموجود في أسفل الصفحة.
نطاق الليزر والدقة؟
905 نانومتر، 10–1200 م، الدقة ±1 م، تردد القياس ≥4 هرتز، يفي بمعايير سلامة الليزر من الفئة 1.
كيف تتعاون Sanguang؟
يمكن للضوء المرئي رؤية التفاصيل، ويمكن للأشعة تحت الحمراء رؤية مصادر الحرارة، ويمكن لليزر قياس المسافة. يمكن للثلاثة إخراج بيانات ثلاثية الأبعاد "المسافة + الصورة + تحديد الموقع" في وقت واحد.
إلى أي مدى يمكنك أن ترى في الليل؟
الأشعة تحت الحمراء 640×512، البعد البؤري 18 مم، التعرف الليلي > 220 م.
كم وزن الجهاز كله؟
يزن المحور 165±5 جم، والوزن الإجمالي 207 جم، والحجم 79×75×90 ملم.
ما هي المهام التي تناسبها؟
المسح لمسافات طويلة وتحديد المواقع المستهدفة والتوجيه - المناسبات التي يلزم فيها الحصول على بيانات المسافة والصورة في نفس الوقت.
أخبرنا عن طراز طائرتك ومهمتها
أخبرنا بجسم الآلة، وحجم موضع التحميل ومسافة التعريف المطلوبة، وقدم لنا عرض أسعار بعد التأكد من الواجهة ومصدر الطاقة.
نماذج أخرى في نفس السلسلة
يتم تحديد التروس المختلفة في سلسلة التركيز البؤري الثابت وفقًا لمسافة التعرف والوزن.
سلسلة التركيز الثابتة

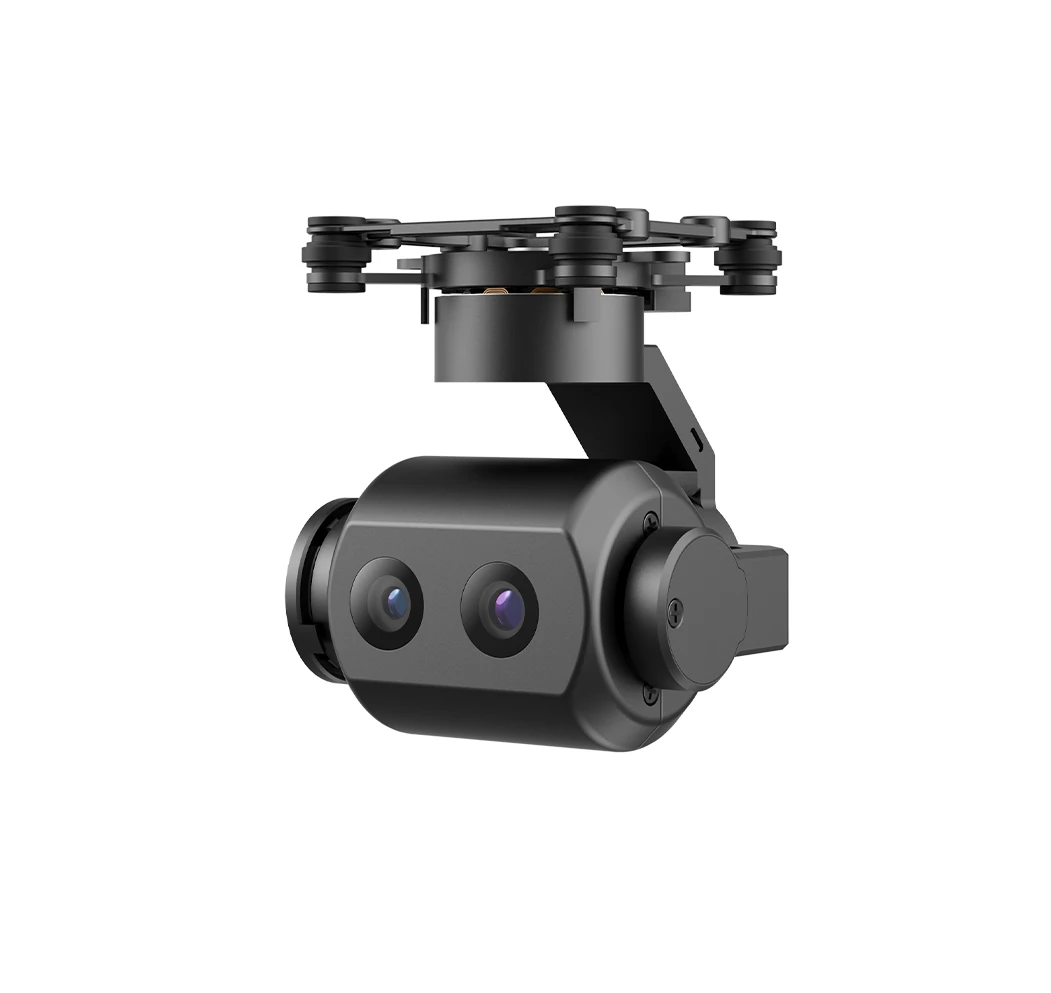

PUTD055 الضوء المرئي المزدوج
ضوء مرئي مزدوج بمستوى 90 جرام، رؤية ليلية بضوء النجوم.
سلسلة التركيز الثابتة
PUTD070A مستشعر مزدوج
13MP+640 IR، نهار 350 / ليل 120 م.
سلسلة التركيز الثابتة

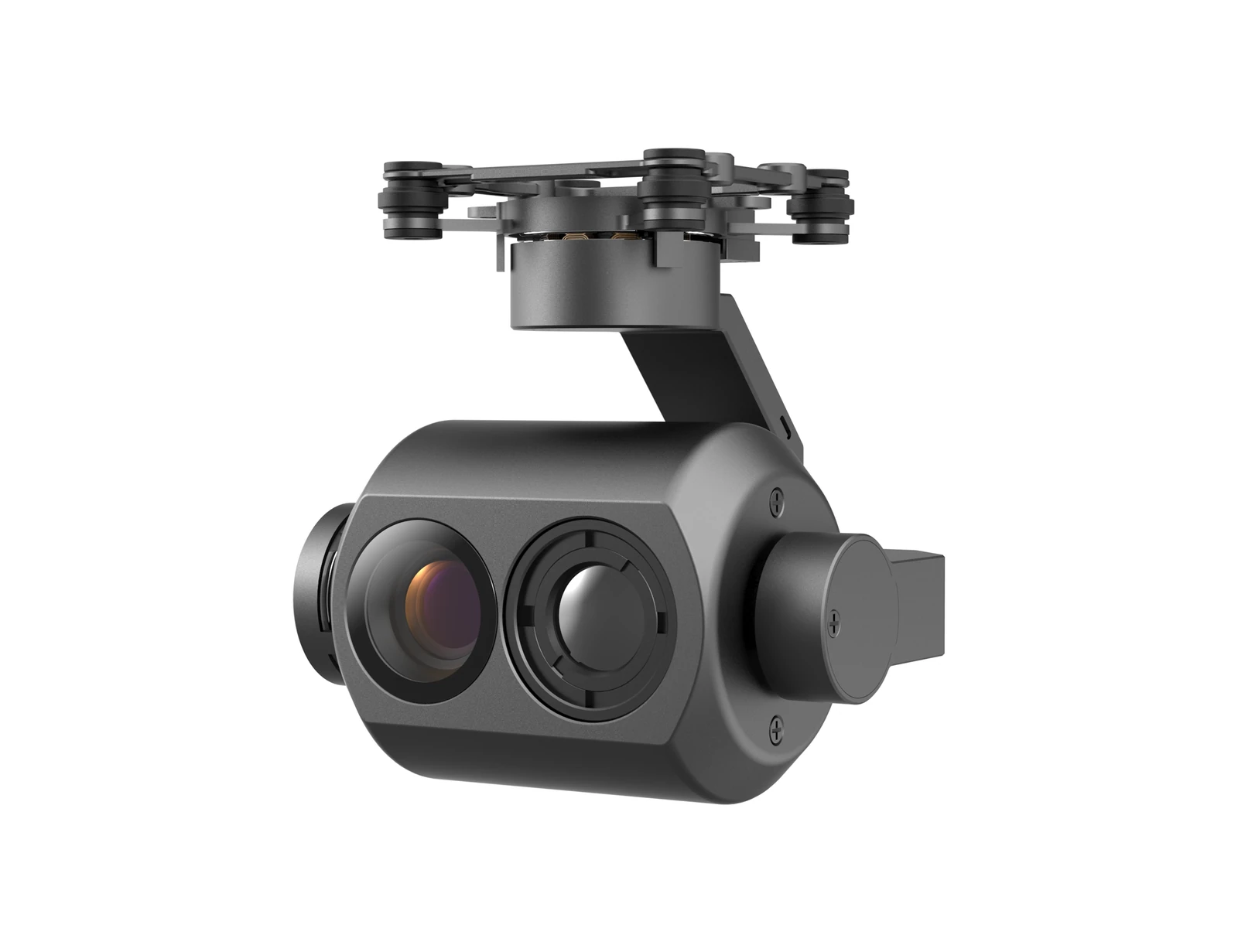

PUTD070B مستشعر مزدوج
