محرك

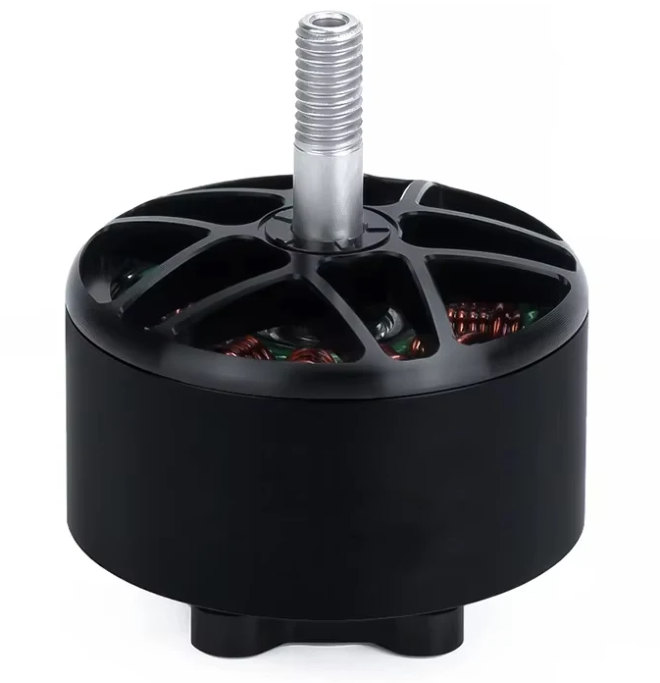

3115 محرك دوار خارجي
مجهزة بمروحة ثلاثية الشفرات مقاس 10 بوصات، تتوافق وفقًا لخلوص الشفرة وموضع فتحة التثبيت للإطار.
طائرة FPV · منصة ألياف كربون 10 بوصة

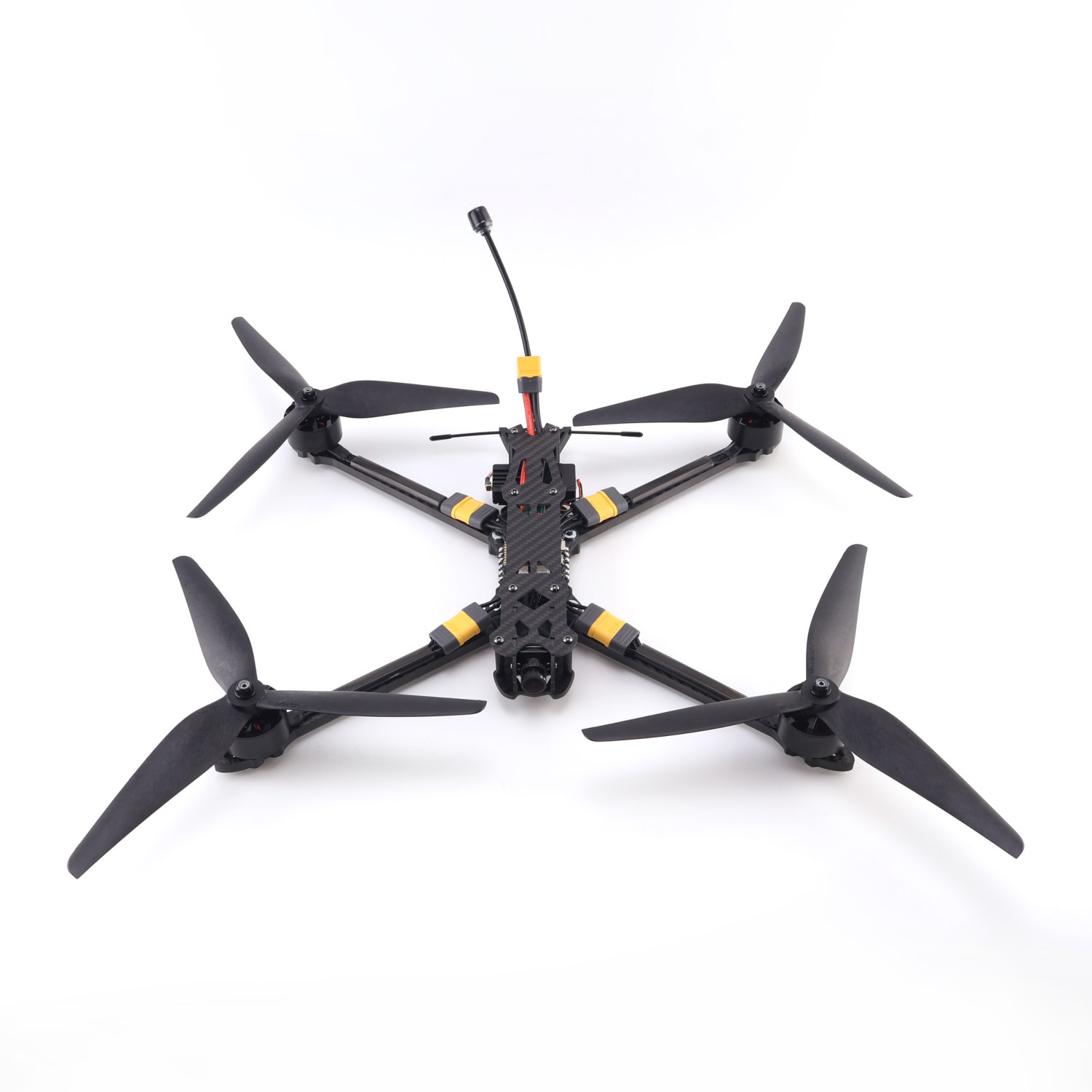

طائرة FPV ثقيلة الحمولة بحجم 10 بوصات
يمكن للإطار المصنوع من ألياف الكربون مقاس 10 بوصات على شكل حرف X أن يحمل 2.5-3 كجم حمولة، حتى 150 كم/ساعة . لوحة كربون Mark 4، ذراع 7 مم، محرك ESC 4 في 1 3115 - يمكنك فقط شراء الإطار الفارغ، أو يمكنك تثبيت الماكينة كاملة وفقًا لطلبك.
حمولة فئة 3 كغ، سرعة قصوى 150 كم/س، توصيل بضائع ثقيلة للمسافات القصيرة والمتوسطة هيكل ألياف كربون 10 بوصة، قابل للطي للحمل بيد واحدة بطارية عالمية 4S–6S، مدى فيديو فئة 10 كم
يمكنه رفع حمولة تقترب من ثلاثة أضعاف وزنه الذاتي
الوزن الفارغ 1028 جم لطراز 10 بوصة، يرفع حمولة 2.5–3 كجم — الحمولة تقارب ثلاثة أضعاف وزنه الذاتي.
محرك 3115 مع ESC 4 في 1، حمولة كاملة 8–12 دقيقة، بدون حمولة 30 دقيقة؛ رابط فيديو 8–10 كم، 150 كم/س، بطارية 6S 10000mAh تكمل مهمة واحدة.
هذا هو الهيكل الذي يدعم حمولة 3 كغ
لوحة كربون Mark 4 مع أذرع 7 مم، قاعدة المحركات 427 مم، لوحة سفلية 3 مم، لوحة علوية 2 مم — لا انحناء تحت الحمولة الكاملة.
- هيكل
- مارك 4
- قاعدة العجلات
- 427 ملم
- الكربون
- T300/T700
- لوحة القاعدة
- 3 ملم
- سقف
- 2 ملم
- أذرع سميكة
- 7 ملم
- قذيفة الإلكترون
- 25 ملم
- مسافة الكاميرا
- 20 ملم
- هيكل ألياف الكربون Mark 4 (T300/T700)، قاعدة عجلات 427 مم
- ماتور 3115 900KV + ESC 60 أمبير (3-6S)
- فيديو 4.9/5.8G 3 واط، مدى أقصى 8–10 كم
أجزاء الإنتاج الضخم

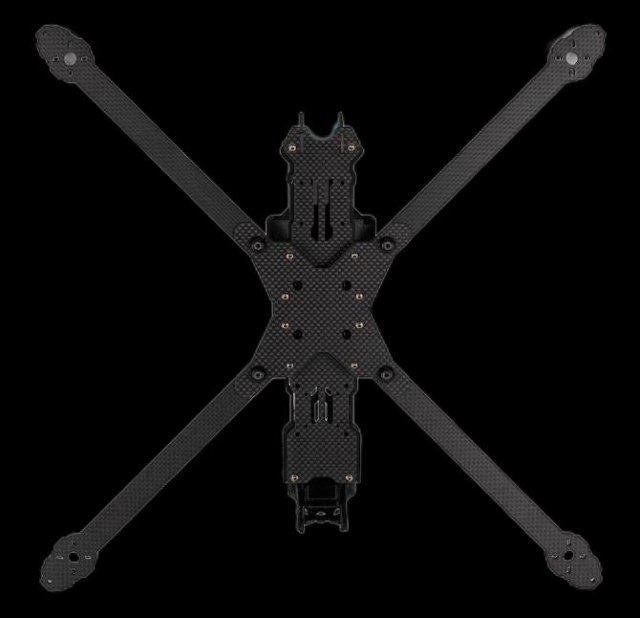

ضع علامة على لوحة الكربون رقم 4 قبل تركيب الإلكترونيات
اللوحة السفلية مقاس 3 مم تدعم برج الطيران والأذرع، واللوحة العلوية مقاس 2 مم مغلقة. تصفيح T300/T700 – النسيج الموجود في الصور هو المادة نفسها، وليس الطلاء.
- لوحة القاعدة
- 223 × 108 ملم
- سقف
- 216 × 50 ملم
- جذر الذراع
- 7 ملم
ثلاثة مكونات تحدد أداء الرحلة
المكونات الثلاثة التي يطلب العملاء في أغلب الأحيان صورًا لها قبل تقديم الطلب: المحرك، وESC أربعة في واحد، ونقل الصور.
خروج

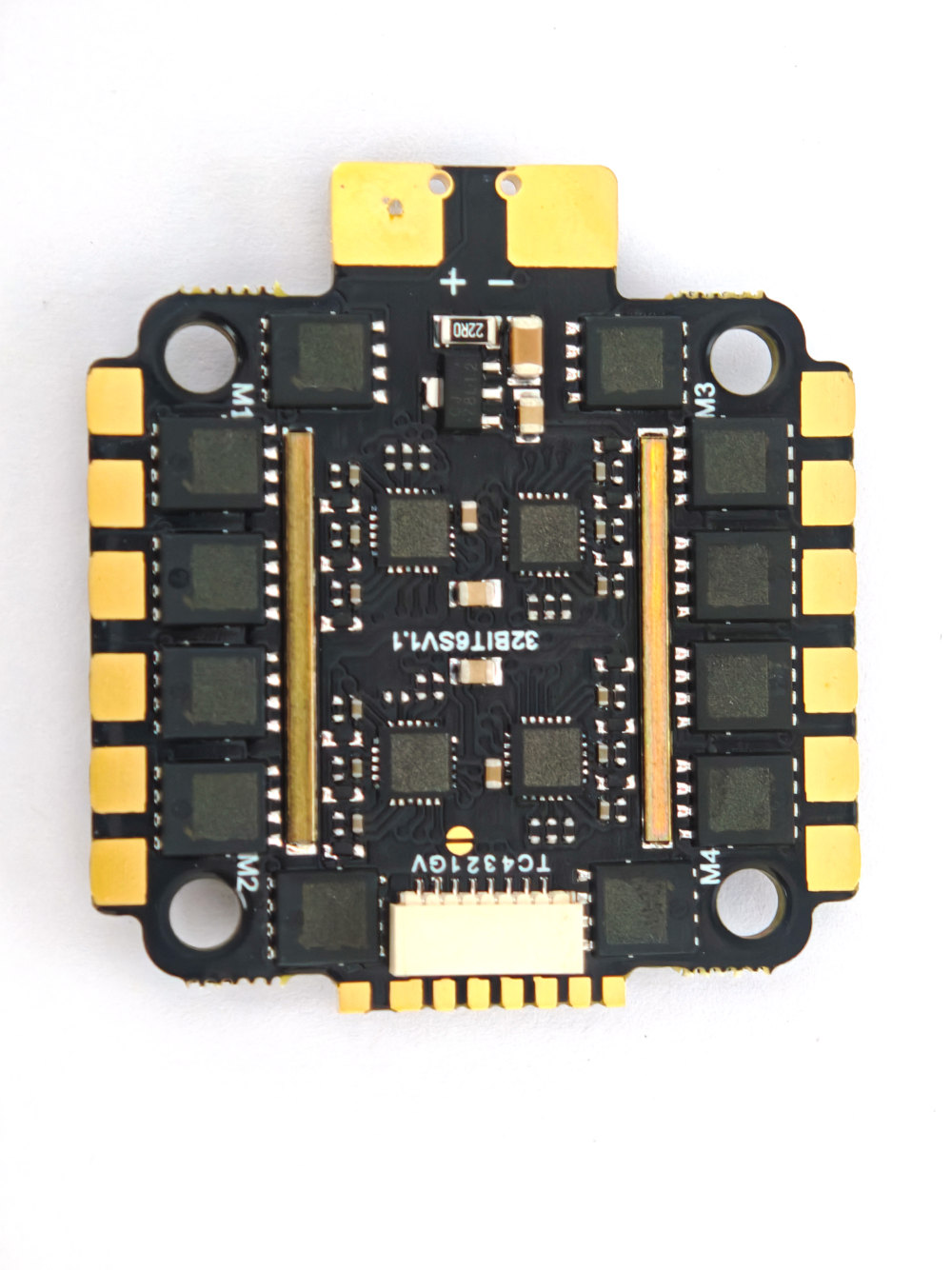

لوحة تحكم كهربائية أربعة في واحد
تحتوي إحدى اللوحات على محركات رباعية الاتجاه. إذا انكسر، استبدله بمحرك آخر، وليس بمحرك رباعي.

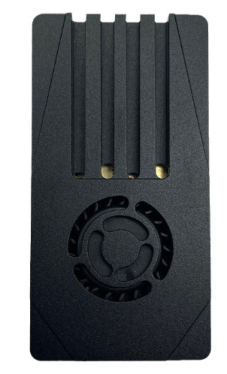

نقل الصورة
نقل الصور 4.9/5.8G 3W
قاعدة هوائي MMCX، أقصى مسافة للتحكم 8-10 كم.
ما هو الاستخدام الفعلي لـ FPV مقاس 10 بوصات؟
هذا الرف هو استخدام نموذجي، وليس مثالا. أخبرنا بوزن الحمولة وسنحكم على ما إذا كان مقاس 10 بوصة مناسبًا أم لا.
التصوير السينمائي الجوي
التوصيل السريع للبضائع
المسح واسع النطاق
الصور تمثل بيئة العمل فقط، وليست مشاريع عميل محدد.
المعلمات كاملة
لا يوجد سوى بيانات إجمالية وبيانات الرحلة - الأرقام التي تحدد ما إذا كان هذا الجهاز مناسبًا لمشروعك.
منصة الطيران
| سعة الحمولة | 2.5 – 3.0 كجم |
|---|---|
| وقت الرحلة، محملة بالكامل | 8 - 12 دقيقة |
| زمن الرحلة، لا حمولة | 30 دقيقة |
| البطاريات (المدرجة) | 8000 مللي أمبير 6S |
| البطاريات (مستحسن) | 6S 10000 مللي أمبير 45C·XT60/XT90 |
| مسافة الرحلة | 8 - 10 كم |
| السرعة القصوى | 150 كم/ساعة |
| أقصى ارتفاع | 6000 متر |
| الوزن العاري | 1028 جرام |
| الجانب | الطول 350 × العرض 340 × الارتفاع 40 ملم |
الرف والقوة
| هيكل | مارك 4 · 10 بوصة من ألياف الكربون |
|---|---|
| قاعدة العجلات | 427 ملم |
| مادة لوحة الكربون | T300/T700 |
| أسفل / أعلى | 3 مللي متر/2 مللي متر |
| أذرع سميكة | 7 ملم |
| ارتفاع قذيفة الإلكترون | 25 ملم |
| مسافة الكاميرا | 20 ملم |
| التراص تصاعد الثقوب | م3×30.5 ملم |
| فتحات تركيب VTX | M2 × 20/25.5 مم · M3 × 30.5 مم |
| فتحة تركيب المحرك | 16 × 16 ملم / 19 × 19 ملم |
| حجم المروحة | 10.0 بوصة كحد أقصى |
| الأبعاد العلوية/السفلية | 21.6 × 5 سم / 22.3 × 10.8 سم |
المواصفات الكاملة
المعلمات المتبقية كلها في ملف واحد
المحرك، التحكم في الطيران، ESC، نقل الفيديو، جهاز الاستقبال، طاولات الكاميرا والمروحة، بالإضافة إلى رسومات الإطار ومواصفات صندوق التصدير. خمس صفحات باللغة الإنجليزية، لا يتطلب التسجيل.
تحميل ورقة المواصفات PDF · 5 صفحات · 7.8 ميجابايت
الأسئلة الأكثر شيوعًا التي يطرحها المشترون قبل تقديم الطلب لأول مرة
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك. النموذج الموجود في أسفل الصفحة يؤدي مباشرة إلى ورشة العمل.
هل يمكنني شراء الرف بدون معدات كهربائية؟
يستطيع. يمكن اقتباس الإطار ولوحة الكربون والأجهزة بشكل منفصل - ما عليك سوى شرح ذلك في الاستفسار وتخطي الجزء الكهربائي. تباعد فتحة برج الذبابة 30.5 × 30.5 مم، وتباعد فتحة نقل الصورة 20 × 20 مم، وتباعد فتحة المحرك 16 × 16 مم و19 × 19 مم. يمكن تركيب معظم أبراج الذبابة مقاس 30.5 مم ومحركات الدرجة 3115 مباشرة. أرسل قائمة بالأجزاء التي تخطط لاستخدامها وسنقوم بفحصها واحدة تلو الأخرى وفقًا لارتفاع الطبقة الكهربائية البالغ 25 ملم.
ما هو عمر البطارية مع حمولتي؟
هناك نقطتان فقط من البيانات العامة: 30 دقيقة بدون تحميل و8-12 دقيقة مع حمولة 2.5-3 كجم. بين النقطتين يعتمد على عادات البطارية والمجداف والخانق. أخبرنا بوزن حمولتك والبطاريات التي تنوي استخدامها، وسنقدم لك تقديرًا بناءً على المجموعات الجوية الفعلية، ونشرح لك أي منها هي مجرد تكهنات.
هل يشمل البطاريات؟
التكوين القياسي هو 8000 مللي أمبير 6S؛ نوصي بقابس 6S 10000 mAh 45C أو XT60 أو XT90. وضح ما إذا كنا سنوفر البطارية أم أنك ستوفرها بنفسك. سيكون هناك سطر منفصل في الاقتباس.
هل يمكن استبدال المعدات الكهربائية؟
التحكم في الطيران، ونقل الفيديو، والكاميرا كلها خيارات، ويدعم الحامل أيضًا أبراج طيران خارجية مقاس 30.5 × 30.5 ملم. هناك قيدان يجب ملاحظتهما: ارتفاع واضح يبلغ 25 مم بين الألواح، وخلوص مجداف لمجداف مقاس 10 بوصات. أما الباقي فهو مشكلات في الواجهة، ما عليك سوى التقاط صورة لبرجك الطائر ويمكننا الإجابة عليها.
كيفية التعبئة للتصدير؟
مجموعة واحدة تحتوي على صندوق داخلي يزن حوالي 1 كجم؛ عشرون مجموعة تحتوي على صندوق خارجي يزن حوالي 20 كجم. حجم الصندوق موجود في كتاب المواصفات - ما عليك سوى إرساله إلى وكيل الشحن وفقًا للكمية التي تحتاجها. تتبع بطاريات الليثيوم قواعد نقل جوي منفصلة ويتم عرضها بشكل منفصل.
هل يوجد قطع غيار للأذرع والصفائح الكربونية؟
يتم قطع الأجزاء الكربونية وإطارات الإنتاج من نفس صفائح T300/T700. عند تقديم الطلب، يرجى أيضًا تضمين قائمة قطع الغيار. يرجى ذكر الأذرع والألواح الكربونية ومعدات الهبوط معًا لتجنب الاضطرار إلى استبدالها واحدة تلو الأخرى لاحقًا.
ما هو الحد الأدنى لكمية الطلب ووقت التسليم؟
الحد الأدنى لكمية الطلب وسياسة العينة ووقت التسليم هي شروط تجارية ويتم تقديمها مع عرض الأسعار. اشرح احتياجاتك بوضوح وسنضع الأرقام الحقيقية في عرض الأسعار.
هل يمكنني صنع علامتي التجارية الخاصة (OEM)؟
يمكن تخصيص شعار جسم الطائرة وطباعة الكرتون. من فضلك أرسل لنا العمل الفني والكمية المقدرة للتأكد من التأثير الذي يمكن تحقيقه قبل تقديم الطلب.
أخبرنا بالحمولة وسنخبرك بالتكوين.
أخبرنا بالنموذج وحجم موضع التحميل ومسافة التعرف التي تريد تحقيقها، وسوف نقوم بتكوينها وتقديم عرض أسعار لك بعد التأكد من الواجهة ومصدر الطاقة.

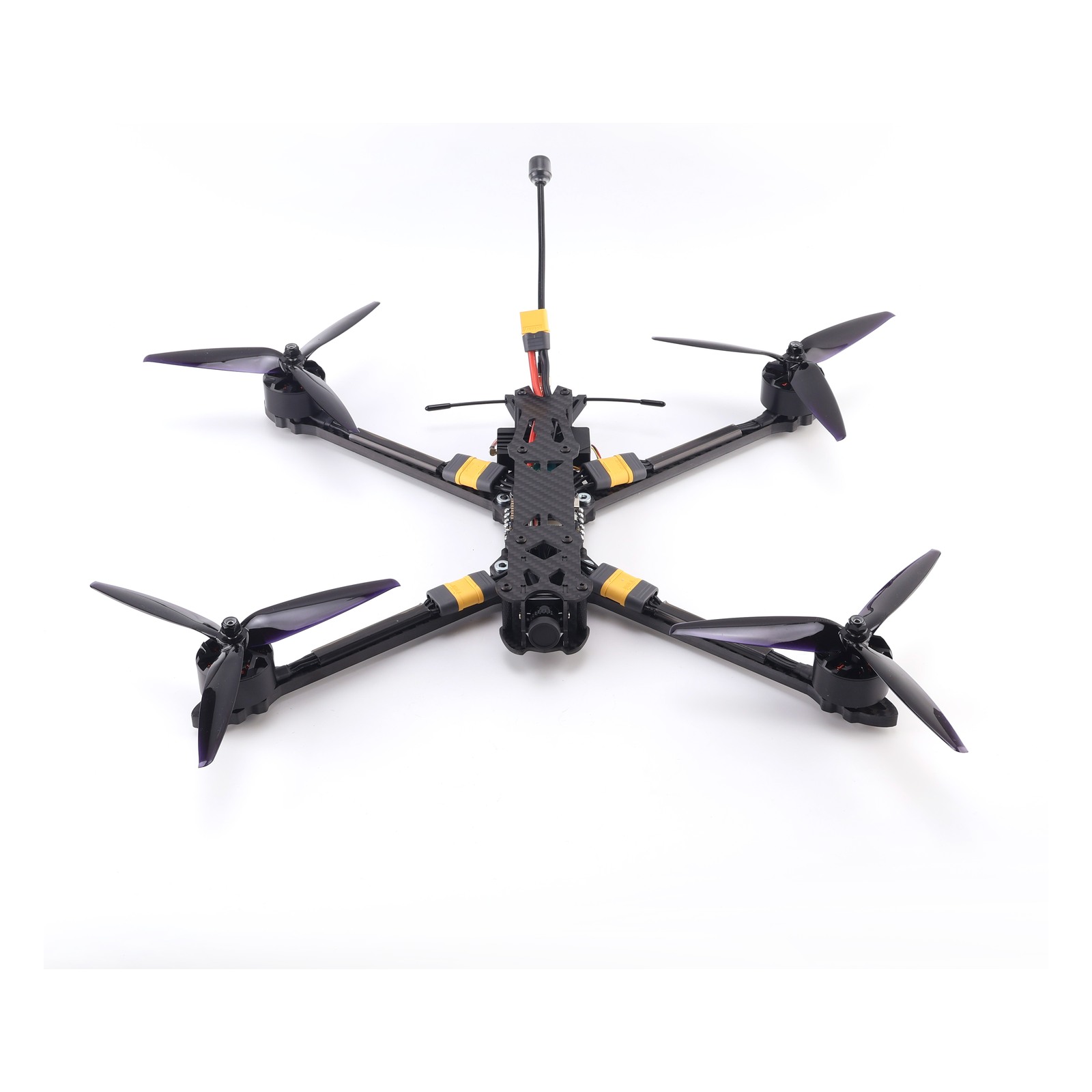

نطاق التحميل خاطئ؟ انظر الأحجام الثلاثة الأخرى
إذا لم يكن نطاق 2.5-3 كجم مناسبًا، فإن 7 / 13 / 15 بوصة هي الخيارات المتاحة لكلا الجانبين.
