التحكم في الطيران

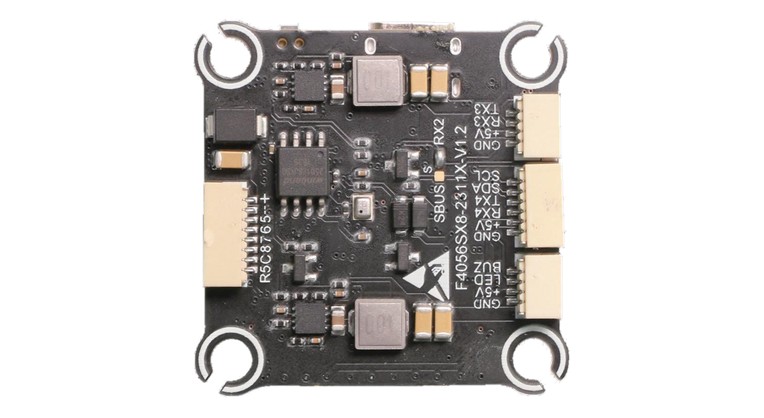

التحكم في الطيران Manba F405 (اختياري)
بيئة البرامج الثابتة Betaflight، موضع الثقب القياسي للبرج الطائر مقاس 30.5 مم، سهولة التركيب والتصحيح.
ركوب FPV من خلال الآلة · 15 بوصة

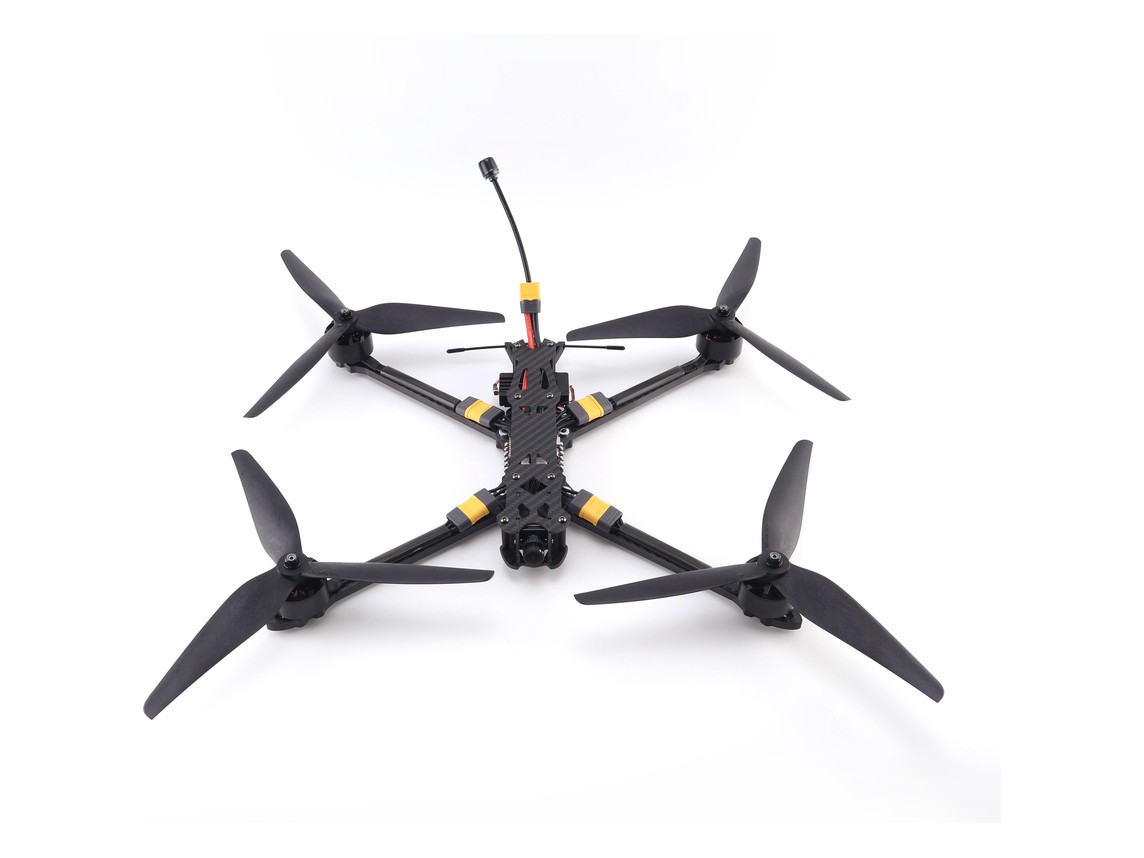

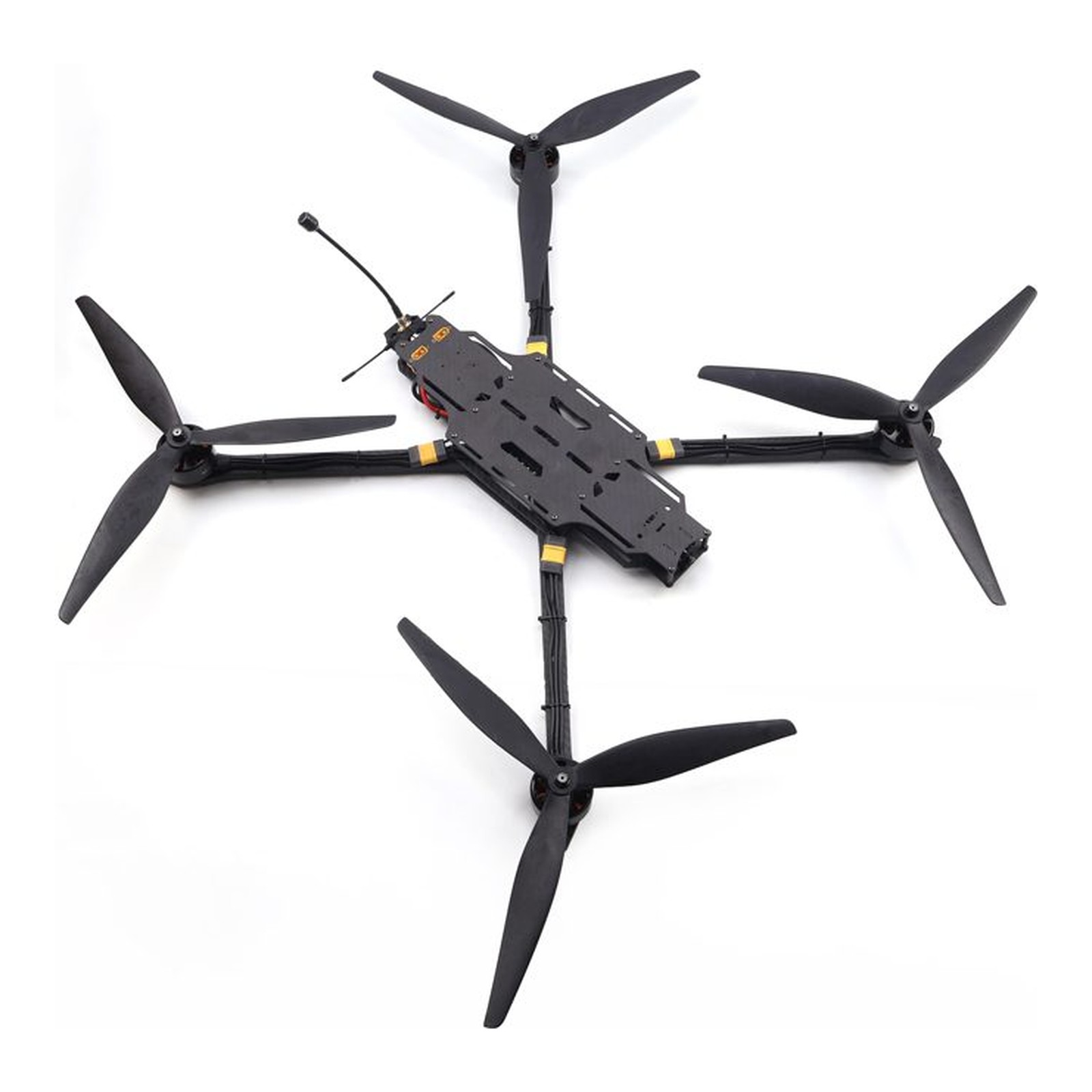

طائرة بدون طيار FPV مقاس 15 بوصة
أقصى حمولة 7.5 كجم ، السرعة القصوى 130 كم/ساعة ، مسافة الطيران 10 كم . صحيح
اقتباس مفصل في غضون 24 ساعة يمكنك الحصول على نموذج أولي للتحقق منه قبل التجميع. دعم التخصيص بناءً على الرسومات والعينات، واختيار الطاقة والحمل وفقًا لمتطلبات المشروع
حمولة 7.5 كجم
قاعدة المحركات 647 mm، وزن فارغ 2080 g، يرفع 7.5 kg — قوة رفع مراوح 15 بوصة مستغلة بالكامل.
محرك 4216·380KV مع ESC فردي 100A، بطارية مزدوجة 8S 16000mAh؛ حمولة كاملة 8–15 دقيقة، فارغ 35 دقيقة، مدى 10 km، 130 km/h.

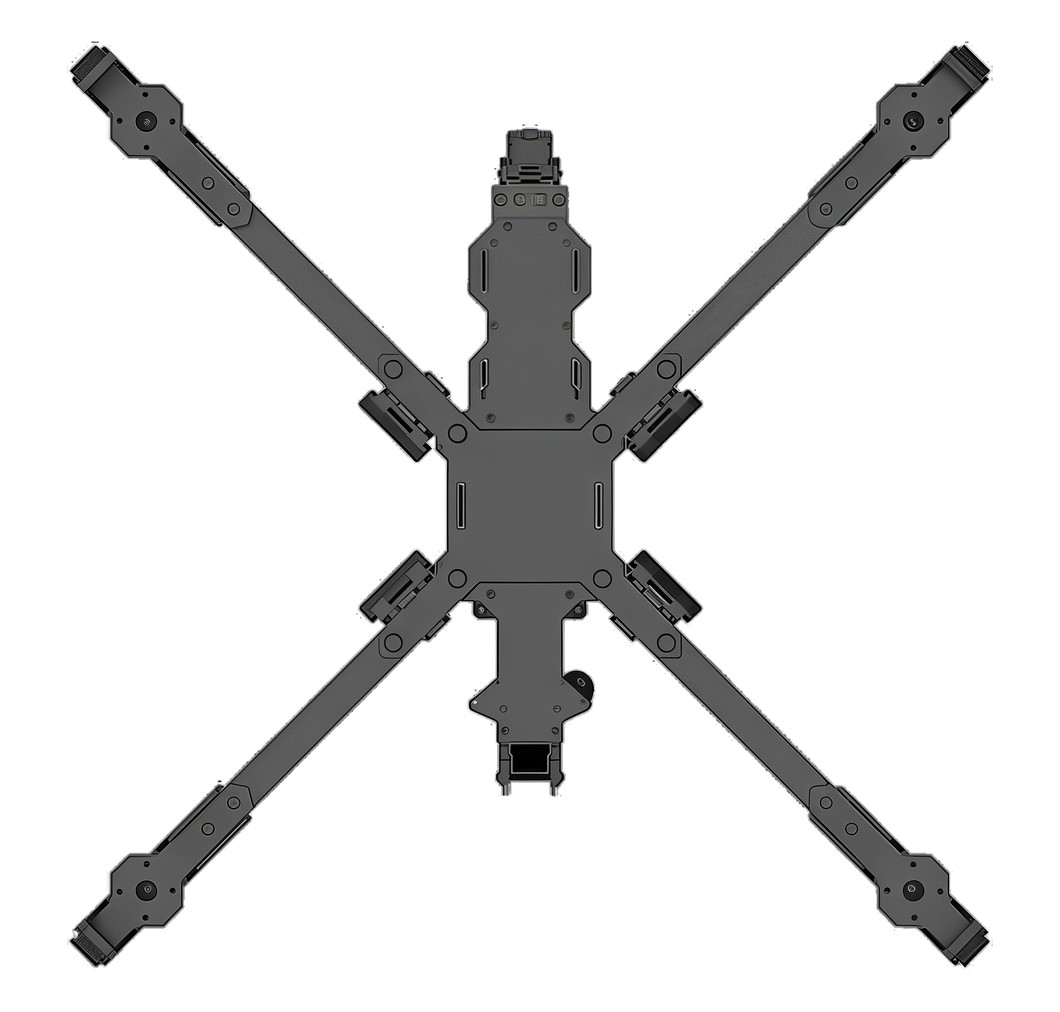

إطار من ألياف الكربون مقاس 15 بوصة، وقاعدة المحركات 647 ملم
هيكل True X كربوني: قاعدة المحركات 647 mm، أذرع 10 mm، لوحتان علوية وسفلية 3 mm، لا اهتزاز حتى مع مراوح 15 بوصة ممتلئة.
- قاعدة العجلات
- 647 ملم
- الوزن العاري
- 2080 جرام
- الحجم الكلي للآلة
- الطول 517 × العرض 517 × الارتفاع 80 ملم
- مادة لوحة الكربون
- T300/T700
- صحيح
- مقاومة الصدمات : تتحمل مادة PC+ABS المستوردة بشكل عام الصدمات عالية القوة، والغلاف المزدوج للكابل شبه صلب ومعزز من الجذر.
نظام الطاقة

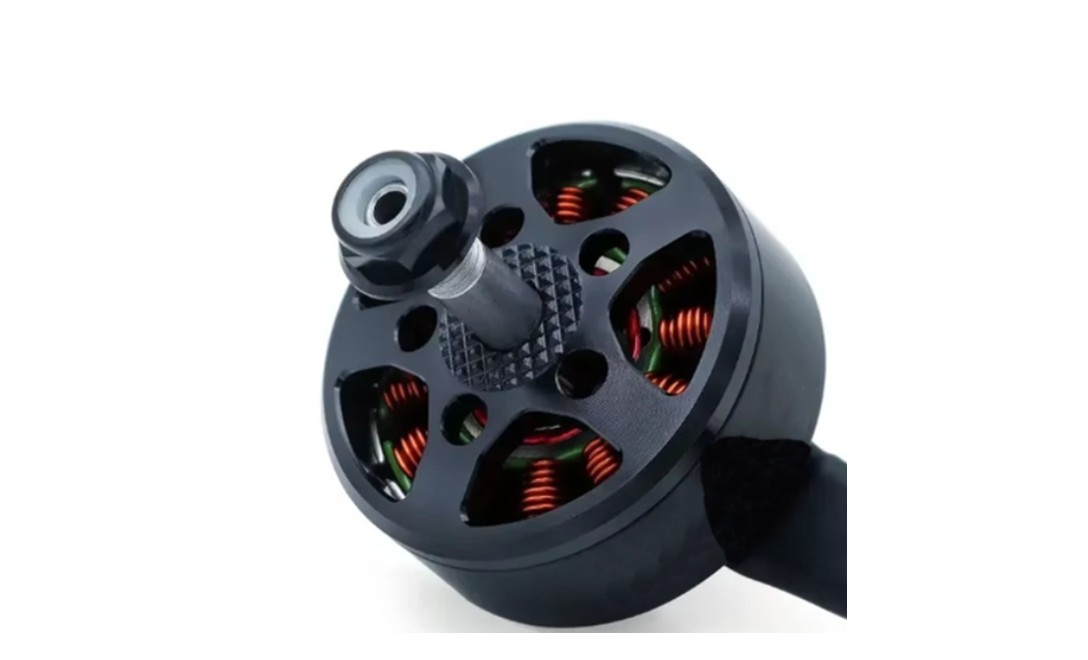

محرك 4216 380 كيلو فولت + مروحة 15 بوصة
تم تجهيز المحرك الفردي بمروحة TUO FEI 100A ESC، ومروحة ثلاثية الشفرات مقاس 15 بوصة (HQProp 15×7×3، نايلون من الألياف الزجاجية)، واستجابة مباشرة للطاقة، والتحكم في الرؤية الأولى من منظور الشخص الأول.
- المحرك
- 4216 380 كيلو فولت
- ESC
- TUO FEI 100A ESC واحد
- المروحة
- اتش كيو بروب 15×7×3
- البطارية الموصى بها
- 8S 16000 مللي أمبير 50C×2
المكونات الرئيسية
يكمن مفتاح الطيران بهذه الآلة بشكل جيد من المنظور الأول في هذه الأشياء الثلاثة.
نقل الصورة

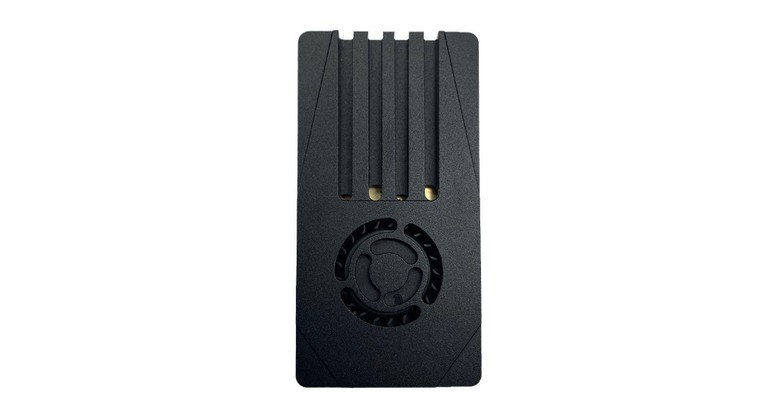

نقل الصور TUO FEI 6W (اختياري)
نطاق تردد 5.8 جيجا؛ مجهزة بجهاز استقبال ELRS 915 ميجا هرتز، وبروتوكول CRSF، ويدعم ترقية WiFi.
قوة
محرك 4216 380 كيلو فولت + مروحة 15 بوصة

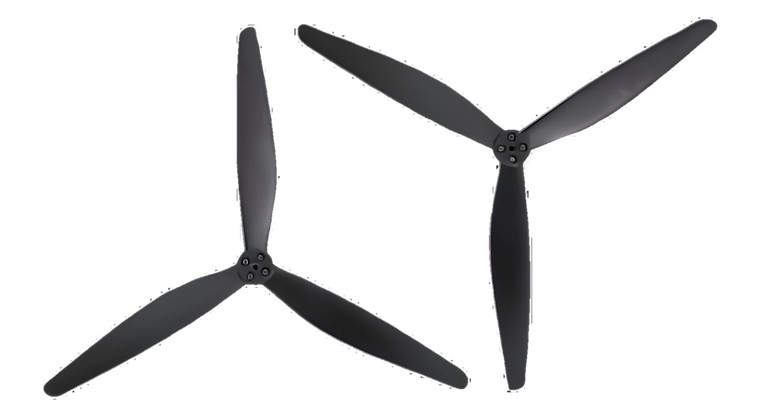

HQProp 15×7×3 مروحة ثلاثية الشفرات، مصنوعة من النايلون الليفي الزجاجي، مفردة بوزن 60.7 جم.
ما هو الاستخدام الفعلي لـ FPV مقاس 15 بوصة؟
تسليم الأشياء الثقيلة لمسافات متوسطة وقصيرة، والفحص الأول للمسافات الطويلة.
تسليم شحنات فائقة الثقل لمسافات قصيرة ومتوسطة
استطلاع المرتفعات والتضاريس الواسعة
مراقبة جوية عالية الحمولة بعيدة المدى
مهام طيران احترافية مخصصة للقطاعات
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
مرتبة وفقًا لتكوين 2026-10؛ يتم تأكيد الخيارات وفقًا لتكوين الطلب.
أداء الرحلة
| الحمولة القصوى | 7.5 كجم |
|---|---|
| تحميل وقت الرحلة | 8-15 دقيقة |
| وقت الطيران بدون تحميل | 35 دقيقة |
| أقصى مسافة طيران | 10 كم |
| السرعة القصوى | 130 كم/ساعة |
| أقصى ارتفاع | 5000 م |
رف
| نموذج | رف True X مقاس 15 بوصة |
|---|---|
| قاعدة العجلات | 647 ملم |
| الحجم الكلي للآلة | الطول 517 × العرض 517 × الارتفاع 80 ملم |
| الوزن العاري | 2080 جرام |
| مادة لوحة الكربون | T300/T700 |
| سمك اللوحة العلوية/السفلية | 3 ملم |
| سمك الذراع | 10 ملم |
| ارتفاع الأرضية الكهربائية | 20 ملم |
الطاقة والبطارية
| المحرك | 4216 380 كيلو فولت |
|---|---|
| ESC | TUO FEI 100A ESC واحد |
| المروحة | 15 بوصة (HQProp 15×7×3، نايلون من الألياف الزجاجية) |
| البطارية الموصى بها | 8S 16000 مللي أمبير 50C، XT90 قابس × 2 |
| نطاق مواصفات البطارية | 16000 1P – 32000 2P مللي أمبير |
نقل واستقبال الصور
| إرسال الصورة | توه فاي 6 واط (اختياري) |
|---|---|
| كام كون | كاميرا تناظرية مخصصة بقدرة 1500TVL FPV (اختيارية)، عدسة مقاس 2.1 مم |
| تنسيق الإشارة | PAL/NTSC (قابل للتعديل) |
| المستلم | ELRS 915 ميجا هرتز (متوافق مع 868)، بروتوكول CRSF |
التحكم في الطيران
| التحكم في الطيران | مانبا F405 (اختياري) |
|---|---|
| البرامج الثابتة | رحلة بيتافلايت |
| فتحات تركيب برج الطيران | 30.5 × 30.5 ملم / م3 |
| فتحات تركيب نقل الصور | M2 20/25.5 مم، M3 30.5 مم |
المواصفات
طائرة بدون طيار FPV مقاس 15 بوصة · المواصفات الفنية
المعلمات الكاملة وتعليمات الخيارات، ملف PDF الأصلي المصدر.
تحميل ورقة المواصفات قوات الدفاع الشعبي
الأسئلة المتداولة قبل تقديم طلبك الأول
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك، يرجى استخدام النموذج الموجود في أسفل الصفحة.
هل الحد الأقصى للحمولة هو 7.5 كجم؟
الحمولة القصوى 7.5 كجم، مدة الرحلة 8-15 دقيقة. يعتبر الركض بوزن يصل إلى 7.5 كجم بمثابة مهمة لمسافات قصيرة، ويوصى عمومًا أن يكون الوزن في حدود 5 كجم لمزيد من الثبات.
كيفية مطابقة البطارية؟
يوصى بـ 8S 16000mAh 50C قطعتين (قابس XT90). تعتبر البطاريات المزدوجة قياسية في هذا الجهاز، وسيتم تقليل القدرة على التحمل المحمولة جواً لبطارية واحدة بوزن 7.5 كجم بشكل كبير.
هل ستؤدي المروحة مقاس 15 بوصة المزودة بقاعدة عجلات بطول 647 ملم إلى قيادة صعبة؟
لا، الإطار مصمم لمراوح مقاس 15 بوصة، مما يترك فجوة بين قرص المروحة وجسم الطائرة.
ما هي شروط نقل الصورة لمسافة 10 كم؟
هوائي قياسي مفتوح وبدون عائق، وظروف البيئة الكهرومغناطيسية غير الحضرية. سوف تتقلص المدن أو الوديان ويوصى بتخطيط طرق بطول 5-6 كم.
هل يمكنني تعليق ذراع التثبيت أو إسقاط جهاز؟
يوجد هذا الهامش لسعة تحميل تبلغ 7.5 كجم، اعتمادًا على الوزن المتصاعد ومركز الجاذبية. أرسل لنا معلمات المعدات وتأكد من موضع التثبيت ومصدر الطاقة قبل اتخاذ القرار.
أخبرنا عن حمل المهمة ومسافة الرحلة
يرجى توضيح وزن التركيب، والمسافة في اتجاه واحد، وموقع الإقلاع والهبوط، وسوف نقوم بمطابقة البطارية والملحقات الاختيارية وفقًا لمهمتك، ثم نعطيك تاريخ التسليم.
