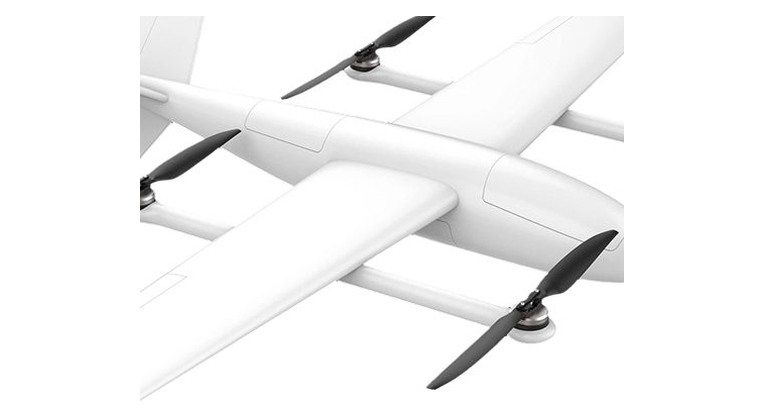

مقصورة جسم الطائرة
تحميل فئة 3 كجم
يحتوي جسم الطائرة المركب على مساحة تحميل محجوزة بالداخل، والتي يمكن استخدامها لتعليق الكاميرات أو أجهزة الكشف عن الغاز أو التوصيل.
إقلاع وهبوط عمودي بجناح ثابت · قوة 4+1

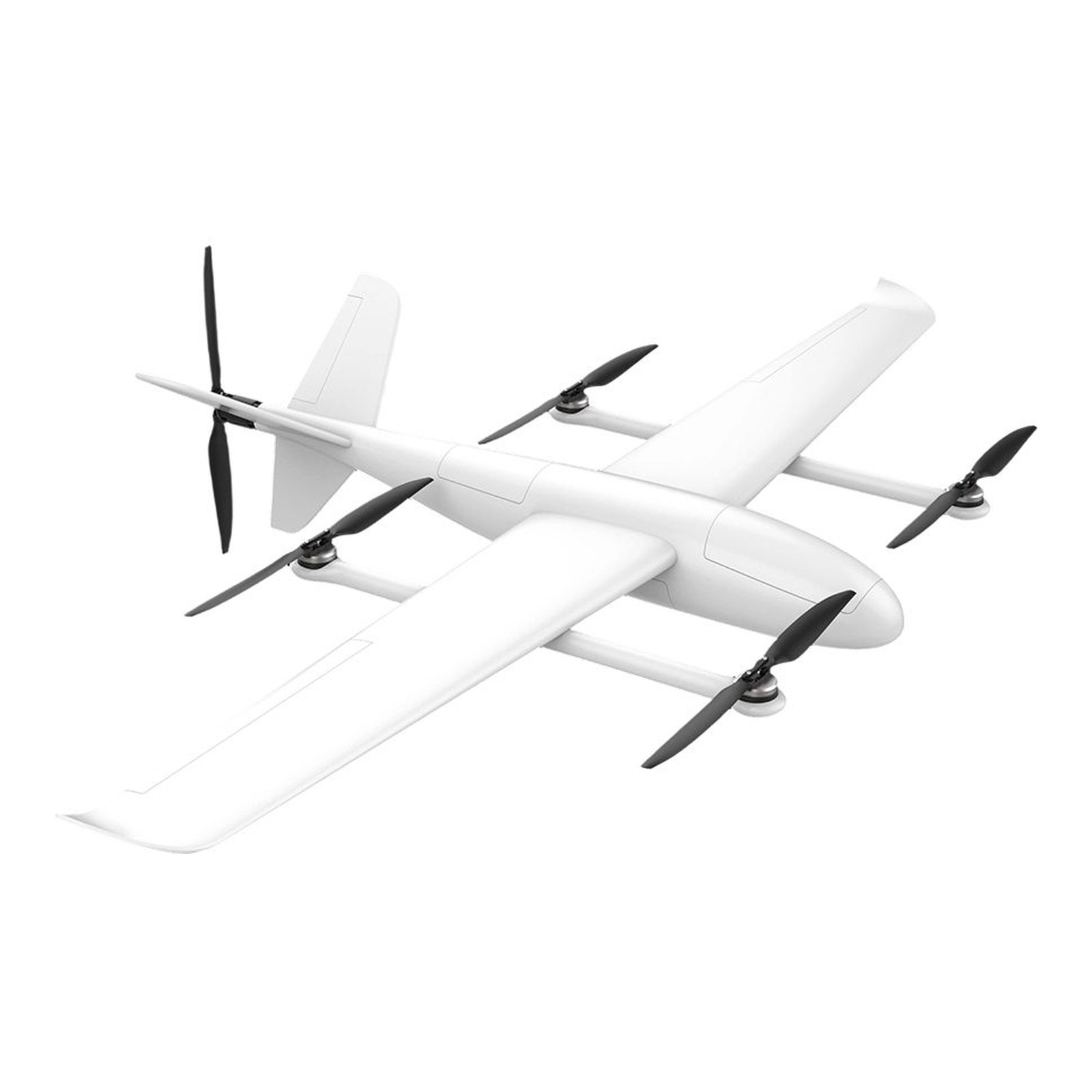

FY-VT04 طائرة VTOL طويلة المدة
الحد الأقصى للحمل 3 كجم ، الحد الأقصى للتحمل 240 دقيقة (120 دقيقة عند تعليق 1.5 كجم)؛ تخطيط الطاقة 4+1، إقلاع وهبوط بدون مدرج، جناحيها 2.5 متر، مقاومة الرياح >6، التشغيل على ارتفاعات عالية 4800 متر.
الإقلاع والهبوط العمودي، دون الحاجة إلى مدرج؛ يمكن أن تطير في 5 دقائق بعد تتكشف 240 دقيقة عندما تكون فارغة، وحوالي 120 دقيقة عندما تكون محملة بـ 1.5 كجم يمكن أن تطير في المطر المعتدل، -20 درجة مئوية ~ 50 درجة مئوية، على ارتفاع 4800 متر
سعة تحميل 3 كجم، عمر البطارية 240 دقيقة
تخطيط طاقة 4+1، إقلاع عمودي دون مدرج، باع جناح 2.5 م.
حمولة قصوى 3 كجم، مع 1.5 كجم تحمل 120 دقيقة، فارغ 240 دقيقة؛ سرعة الطواف 75–144 كم/س، محطة أرضية 30 كم، أقصى ارتفاع تشغيل 4800 م.
جسم الطائرة من مادة مركبة للطيران، صندوق سريع التحرير
هيكل من ألياف الكربون + الألياف الزجاجية + كيفلار، تخزين سريع الفك 1470×560×400 مم، تحميل وانطلاق.
- طول جسم الطائرة
- 1260 mm
- جناحيها
- 2500 mm
- الوزن الفارغ
- 11.8 kg
- أقصى وزن للإقلاع
- 13.5 كغ
- التجميع والنشر في 3 خطوات، جاهز للإقلاع في 5 دقائق، دون الحاجة إلى المعايرة

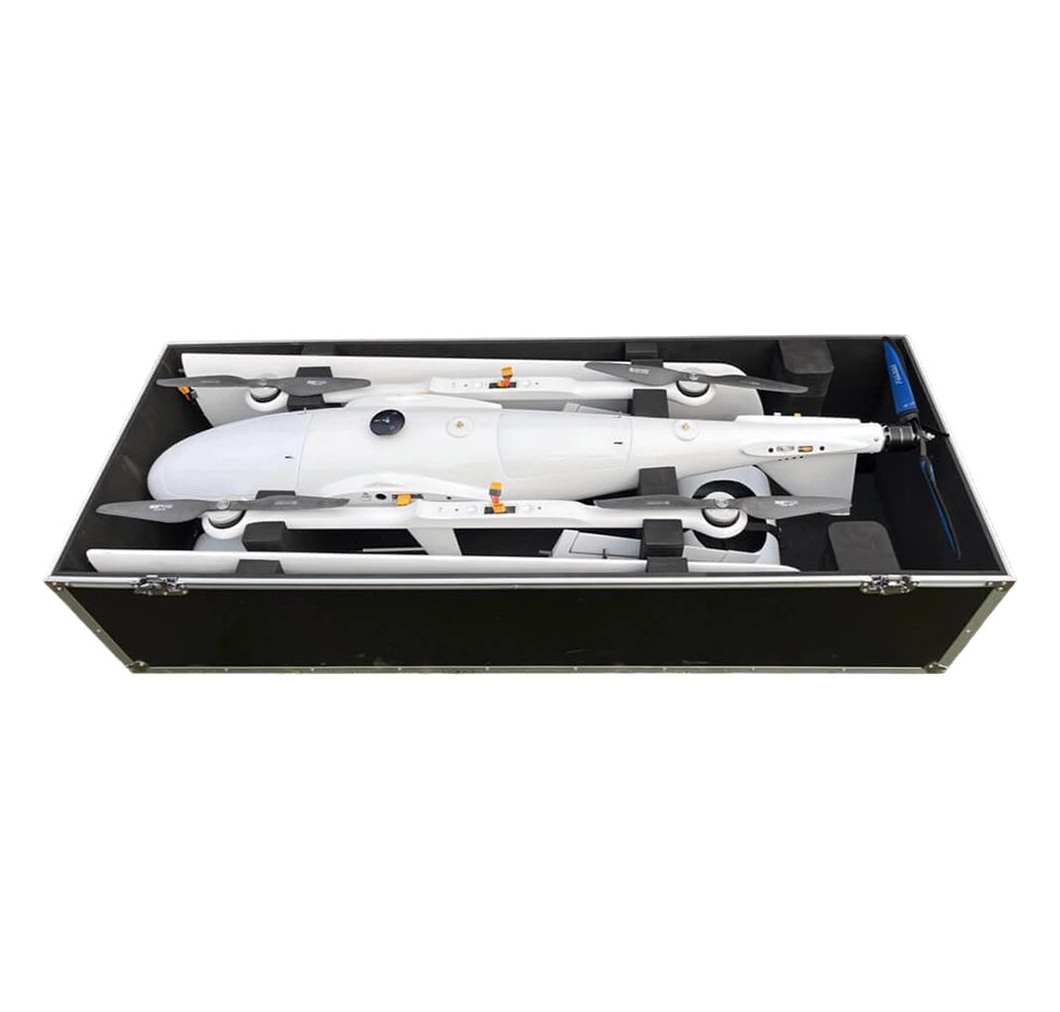

- يمكن تركيب صندوق الهواء مقاس 1470×560×400 مم في صندوق السيارة الرياضية متعددة الاستخدامات (SUV) العادية
الدافع 4+1
أربعة دوارات للإقلاع والهبوط العمودي، ومحرك واحد للإبحار
تصميم مصفوفة الطاقة 4+1: يوفر الدوار الأربعة قوة الرفع أثناء الإقلاع والهبوط، ويقوم محرك الدفع الخلفي بنقل الطاقة بعد التحول إلى مستوى الطيران. وهذا لا يتجنب الاعتماد على المدارج فحسب، بل يحافظ أيضًا على كفاءة التحليق للأجنحة الثابتة - وبنفس البطارية، يمكنها الطيران لمسافة أبعد بكثير من مجرد طائرة متعددة المروحيات.
- الإقلاع والهبوط
- الإقلاع والهبوط العمودي (لا يتطلب مدرجًا)
- تخطيط الطاقة
- 4+1 (دوار رباعي + دفع خلفي)
- سرعة الانطلاق
- 75-144 كم/ساعة
- مسافة المحطة الأرضية
- 30 km
هيكل من ثلاثة أقسام، والتفكيك والتجميع بدون أدوات
يمكن تفكيك جسم الطائرة والأجنحة وأذرع الطاقة بشكل منفصل وإعادة تجميعها معًا دون إعادة معايرة.

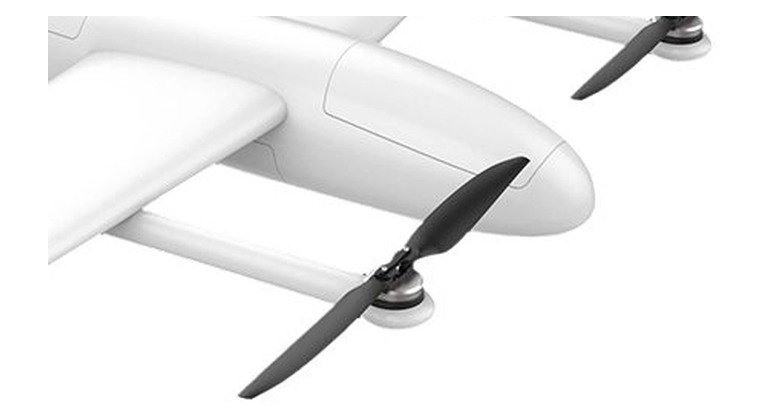

الجناح
جناح سريع التحرير · طول جناحيه 2.5 متر
يتم تفكيك الإرساء المعياري ووضعه في صندوق الطيران مع جسم الطائرة.

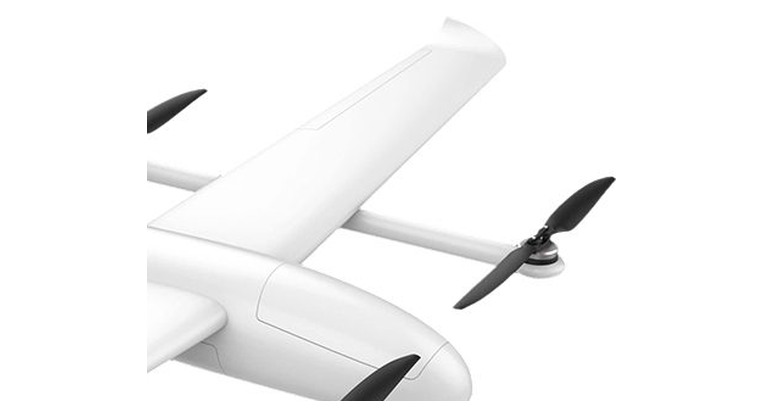

ذراع السلطة
وحدة إقلاع وهبوط رباعية الدوار
يوفر الرفع أثناء مرحلة الإقلاع والهبوط العمودي، ثم يتوقف لتقليل السحب بعد التحول إلى مستوى الطيران.
ما هو استخدام VT04 فعليًا؟
المسح الطبوغرافي ودوريات الحدود ودوريات خطوط الكهرباء والتحقيق في الكوارث - المهام التي تتطلب "الجري عبر منطقة ما".
رسم الخرائط الطبوغرافية

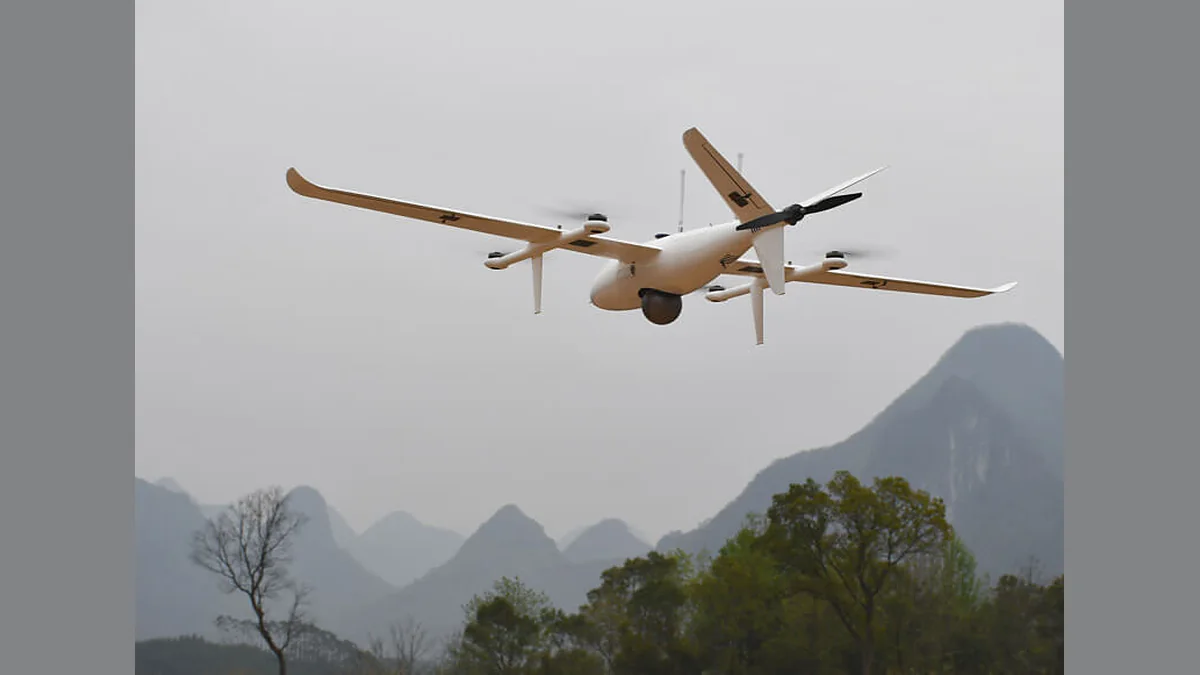

دوريات الحدود

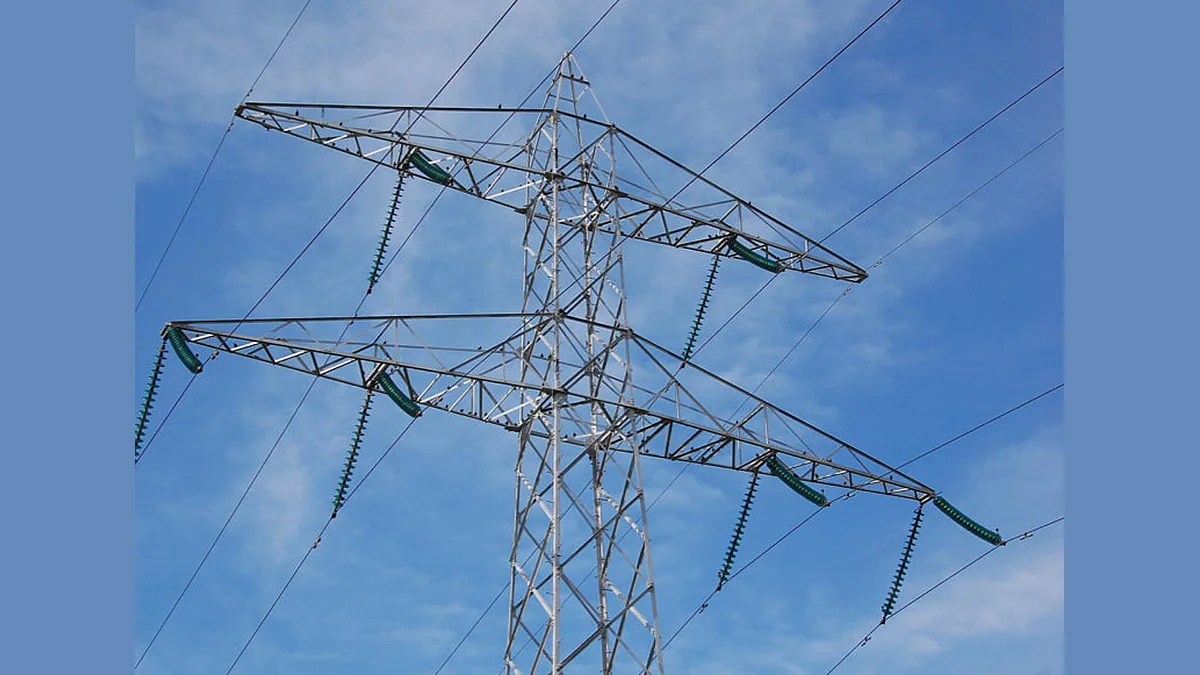

فحص خطوط الكهرباء
مسح الجفاف والفيضانات
كشف حرائق الغابات
مكافحة الحرائق والإسقاط الدقيق
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
يتم تمييز بيانات التحمل بالحمل؛ يتم تأكيد الحمولات الاختيارية والمحطات الأرضية حسب الطلب.
منصة الطيران
| نوع الطائرة | جناح ثابت VTOL 4+1 |
|---|---|
| الإقلاع والهبوط | الإقلاع والهبوط العمودي (لا يتطلب مدرجًا) |
| سرعة الانطلاق | 75 ~ 144 كم/س |
| مدى التحكم بالمحطة الأرضية | 30 km |
| أقصى ارتفاع تشغيل | 4800 m |
الأبعاد والوزن
| طول جسم الطائرة | 1260 mm |
|---|---|
| جناحيها | 2500 mm |
| الوزن الفارغ | 11.8 kg |
| أقصى وزن للإقلاع | 13.5 كغ |
| حجم صندوق التخزين | 1470×560×400 ملم |
الحمولة والقدرة على التحمل
| أقصى حمولة | 3 كغ |
|---|---|
| الحمولة القياسية | 1.5 كغ |
| أقصى قدر من التحمل (الطائرات الفارغة) | 240 دقيقة |
| عمر البطارية (1.5 كجم) | 120 دقيقة |
البيئة والمواد
| الخامة | ألياف الكربون والألياف الزجاجية والكيفلار |
|---|---|
| مقاومة المطر | مطر متوسط |
| مقاومة الرياح (وضع الجناح الثابت) | > المستوى 6 (وجها للريح) |
| درجة حرارة العمل | -20 درجة مئوية ~ +50 درجة مئوية |
حمولة اختيارية
| المسح ورسم الخرائط | الكاميرا التقويمية / الكاميرا الخماسية المائلة |
|---|---|
| التفتيش والأمن | 30 مرة انحراف ضوء مرئي/مستشعر مزدوج بالأشعة تحت الحمراء · ثلاثة أجهزة استشعار انحراف |
| تخصيص الصناعة | جهاز كشف الغاز، جهاز تسليم نقطة ثابتة |
الأسئلة الخمسة الأكثر شيوعاً قبل اختيار الموديل
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك، يرجى استخدام النموذج الموجود في أسفل الصفحة.
هل يمكنك الطيران بدون مدرج؟
قادر. وهي طائرة ذات أجنحة ثابتة ذات إقلاع وهبوط عمودي 4+1. وتعتمد أثناء مرحلة الإقلاع والهبوط على أربعة دوارات للتحرك عمودياً لأعلى ولأسفل. لا يتطلب مدرجًا أو رف طرد. يمكن أن تقلع في غضون 5 دقائق بعد النشر.
تحت أي ظروف يستمر عمر البطارية لمدة 240 دقيقة؟
240 دقيقة هو الحد الأقصى لتحمل الطائرة عندما تكون فارغة (بدون حمولة). يستغرق الأمر حوالي 120 دقيقة عند تعليق 1.5 كجم (الحمل القياسي)؛ سيكون أقصر عند التعليق حتى الحد الأعلى وهو 3 كجم، والذي يتم حسابه بناءً على وزن المهمة.
ما الذي يمكنني حمله بحمولة 3 كجم؟
يمكن تركيب كاميرات المسح ورسم الخرائط ذات العدسات التقويمية/المائلة ذات الخمس عدسات، ومحور الضوء المرئي 30x، ومحور الضوء المزدوج بالأشعة تحت الحمراء أو ثلاثي المستشعرات، ومحور كشف الغاز، كما يتم دعم تخصيص OEM/ODM.
هل يمكنني الطيران عندما تمطر؟
الجسم بأكمله مقاوم للمطر ويمكن تشغيله في ظروف المطر المعتدل. العواصف الرعدية والرياح القوية ليست ضمن النطاق، ويتم معايرة مقاومة الرياح إلى>6 مستوى الرياح المعاكسة.
هل من السهل النقل؟
جسم الطائرة والأجنحة معيارية وقابلة للفصل السريع. بمجرد تفكيكه، يمكن تركيبه في صندوق طيران 1470×560×400 مم، والذي يمكن وضعه في صندوق سيارة الدفع الرباعي العادية.
دعونا نتحدث عن منطقة المهمة والحمولة
أخبرنا بمنطقة العمل والمسافة في اتجاه واحد والمعدات التي سيتم تعليقها. سنقوم بتعيين محطة التحميل والأرضية ونعطينا تاريخ التسليم.
