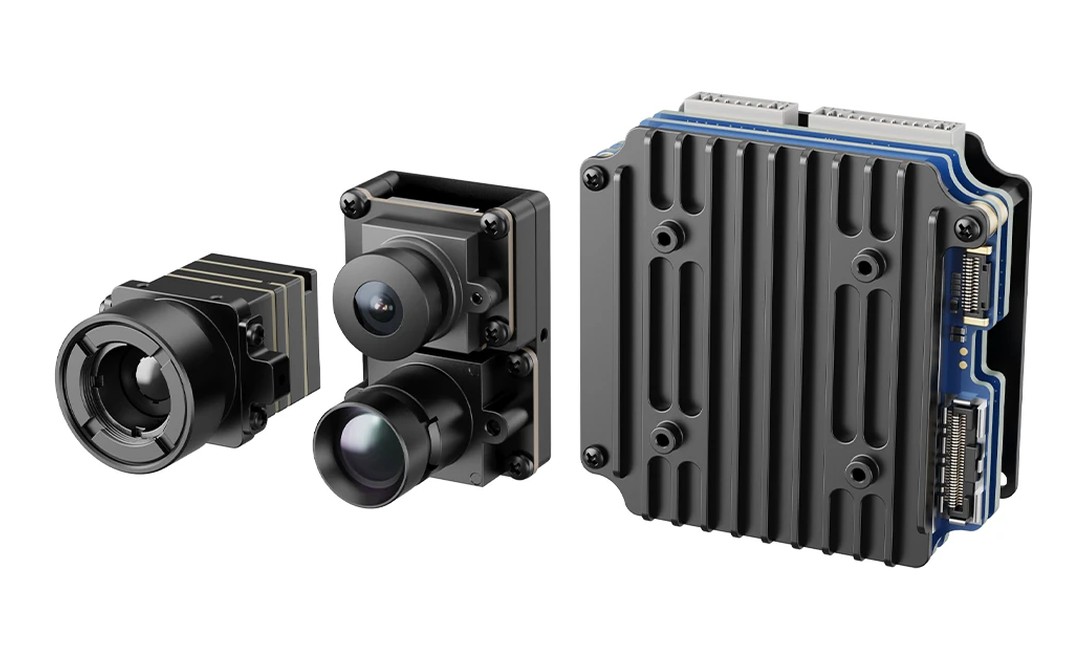

الآلة بأكملها

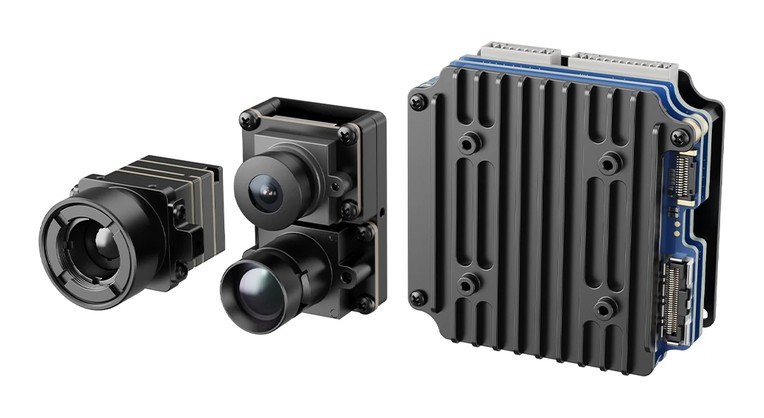

وحدة تتبع Sanguang AI
مكون الكاميرا 43 جم + وحدة الذكاء الاصطناعي 56 جم؛ حجم 26×28×38 ملم.
جيمبالات الطائرات بدون طيار
الرئيسية/جيمبالات الطائرات بدون طيار/وحدات التتبع الذكية بالذكاء الاصطناعي/وحدة تتبع ثلاثية الاستشعار - PUDD075CCT
وحدة تتبع الذكاء الاصطناعي · Sanguang

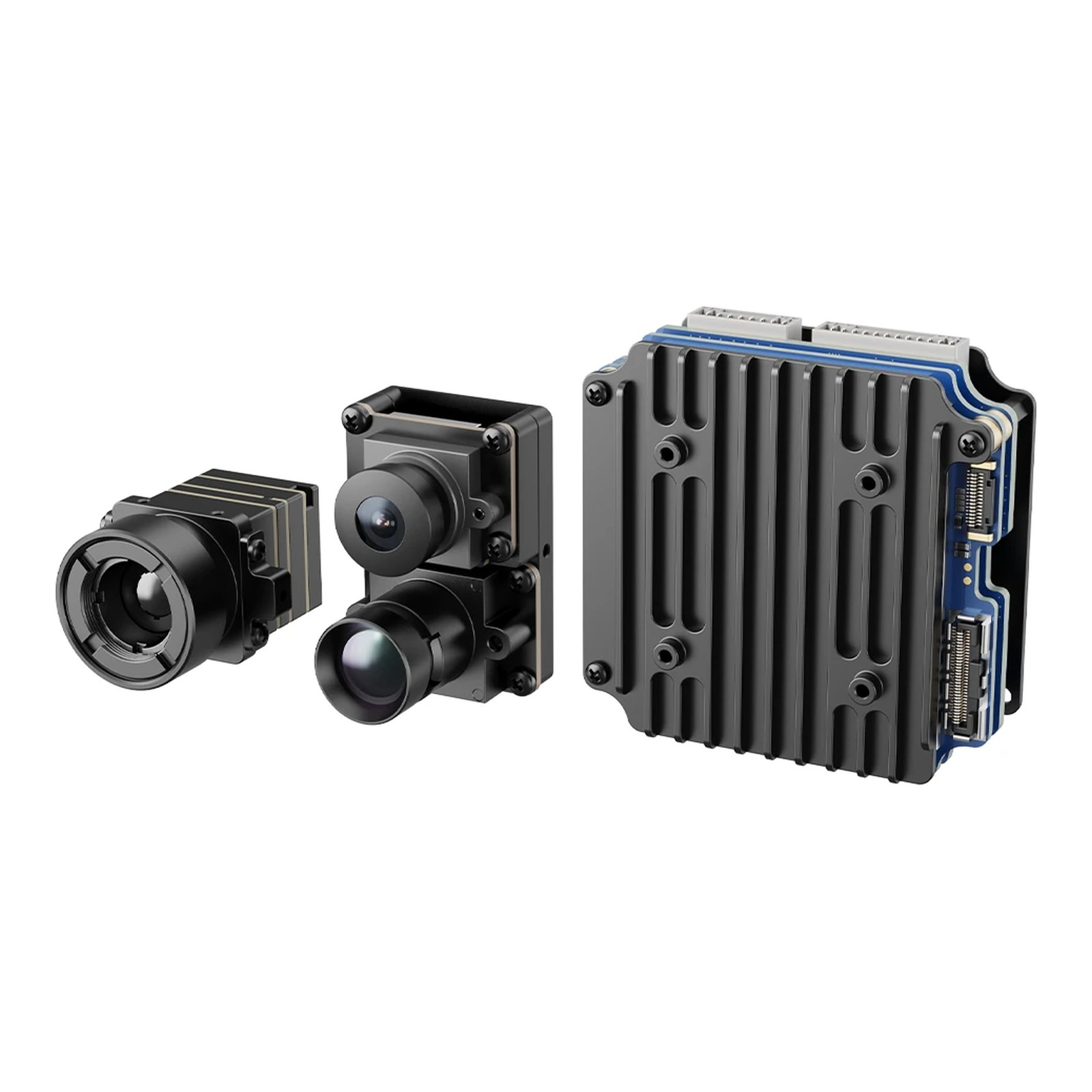

وحدة تتبع ثلاثية الاستشعار - PUDD075CCT
16.26 ملم تليفوتوغرافي + 1.75 ملم تركيز قصير + 384×288 الأشعة تحت الحمراء؛ تليفوتوغرافي نهاري> 600 م، تركيز قصير> 80 م، الأشعة تحت الحمراء ليلاً> 100 م.
ثلاث قنوات: المقربة + التركيز القصير + الأشعة تحت الحمراء التعرف على الصورة المقربة أثناء النهار> 600 متر وحدة 43 جرام، ثلاثة مصابيح في واحد
البحث بزاوية واسعة، والتتبع عن بعد، والاستخدام الليلي للأشعة تحت الحمراء
عدسة مقربة 600 م، عدسة واسعة 80 م، أشعة تحت الحمراء 100 م، ثلاث قنوات تعمل في نفس الوقت
زاوية واسعة 113° بحث موسع، عدسة مقربة تثبت التفاصيل، أشعة تحت الحمراء تتولى الوردية الليلية؛ كاميرا 43 جم بالإضافة إلى لوحة ذكاء اصطناعي 56 جم، خوارزمية واحدة تدير ثلاث قنوات

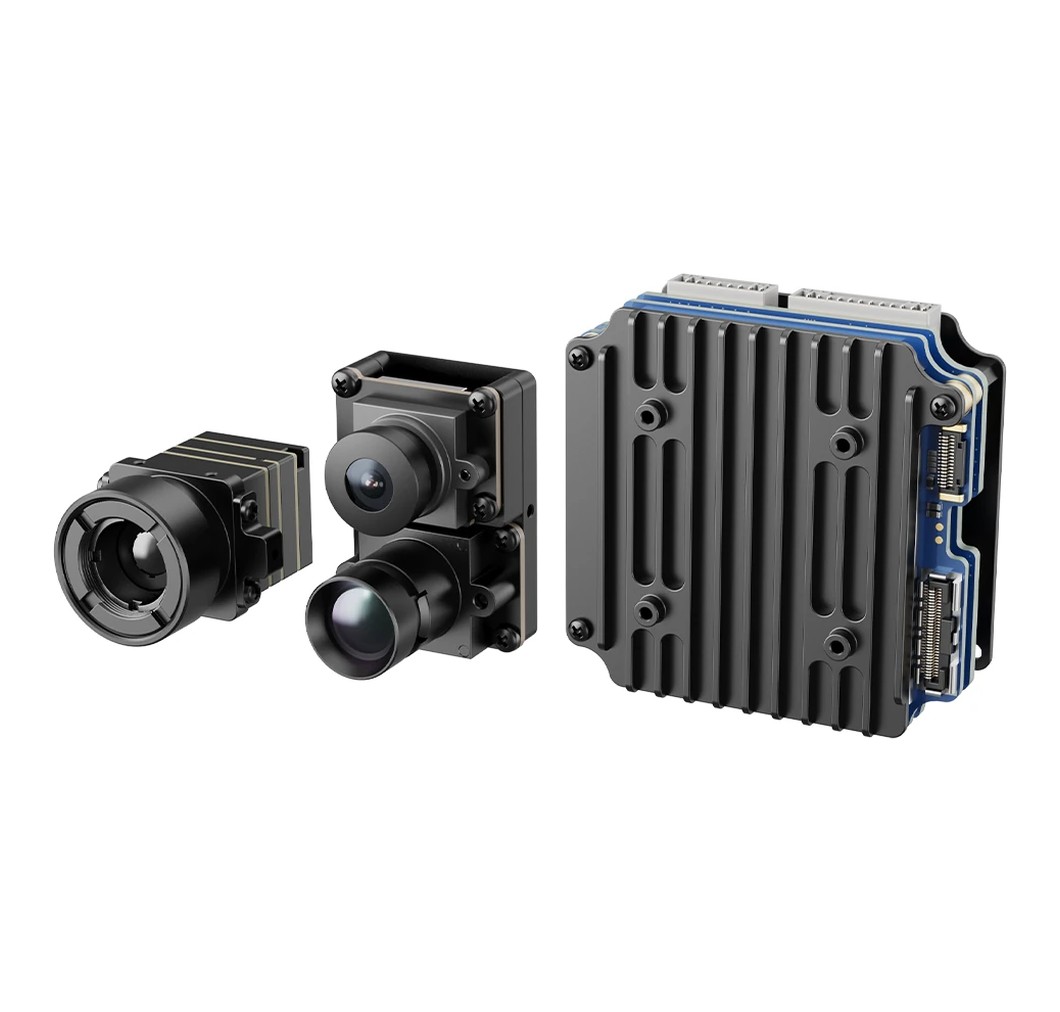

Sanguang·الهيكل والواجهة
كاميرا 26×28×38 مم + لوحة معالجة 30×34×21.5 مم، تركيب منفصل
- مكونات الكاميرا
- 43 g ± 2 g
- وحدة الذكاء الاصطناعي
- 56 g ± 2 g
- الأبعاد
- 26×28×38 ملم
- استهلاك الطاقة في حالة ثابتة
- ≥7 واط
- تليفوتوغرافي 1080P@50 إطارًا في الثانية، تركيز قصير 720P@100 إطارًا في الثانية
- الأشعة تحت الحمراء 384 × 288، موجة طويلة 8-14 ميكرومتر
ثلاث قنوات
وحدة واحدة، ثلاث وجهات النظر
التركيز القصير مسؤول عن المسح، والتركيز الطويل مسؤول عن تحديد الهوية، والأشعة تحت الحمراء مسؤولة عن المتابعة ليلاً. تتغذى قنوات الصور الثلاث على نفس مجموعة الذكاء الاصطناعي، وليست هناك حاجة لتغيير الأجهزة عند التبديل.
- التعرف على المقربة
- >600 م (يوم)
- التعرف على التركيز القصير
- > 80 م (يوم)
- تحديد الهوية بالأشعة تحت الحمراء
- > 100 م (ليلة)
- دقة تحديد المواقع
- CEP 10 m
الجزء الرئيسي

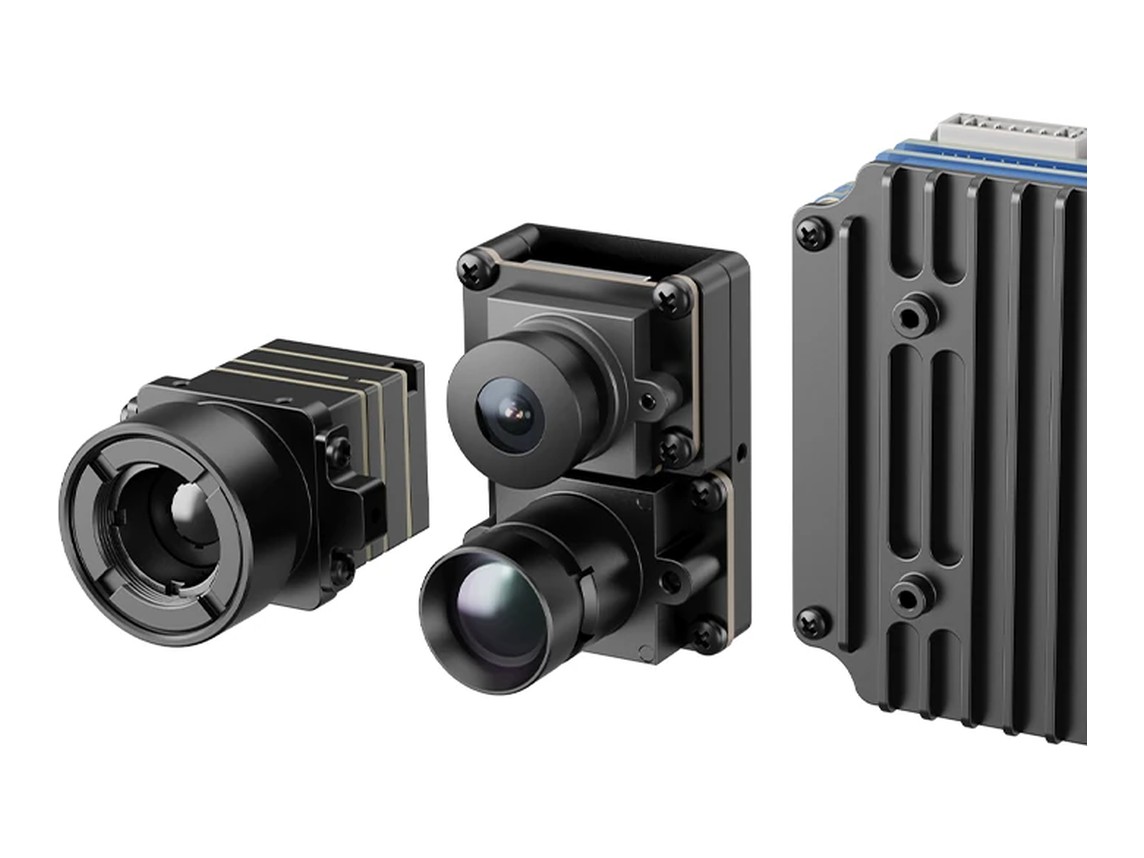

ثلاث زوايا: الجهاز بأكمله، والعدسة، ووحدة الذكاء الاصطناعي.

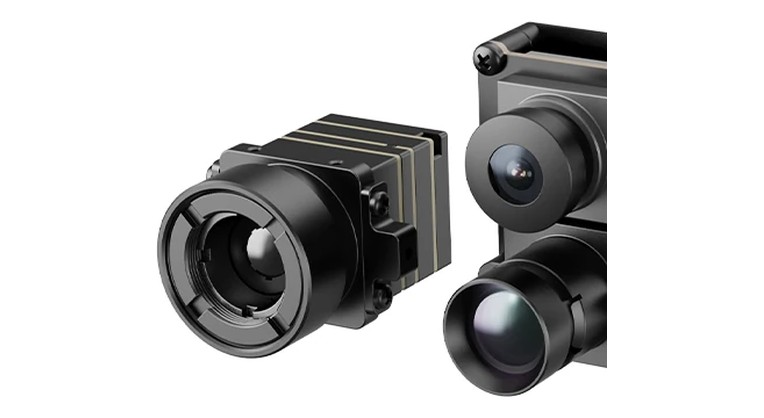

عدسة المقربة
تليفوتوغرافي 16.26 ملم
مجال الرؤية 14.8°×8.4°، التعرف أثناء النهار >600 متر.

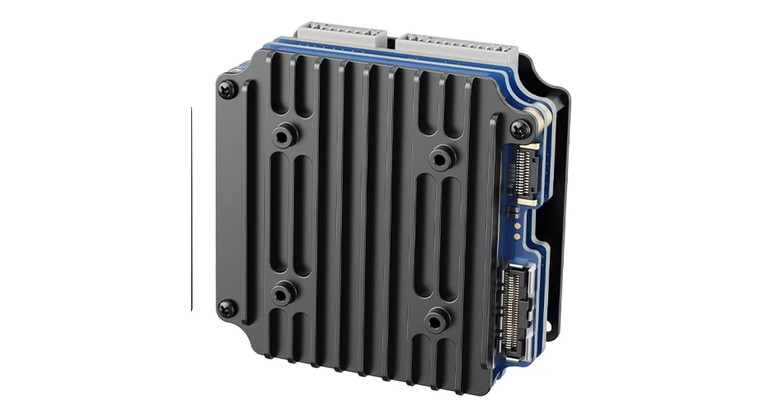

وحدة الذكاء الاصطناعي
صندوق معالجة الذكاء الاصطناعي
تليفوتوغرافي/تركيز قصير/تحديد موحد ثلاثي الاتجاهات بالأشعة تحت الحمراء، تحديد المواقع CEP 10 م.
أين تعمل في الواقع؟
الأمن، الطوارئ، التفتيش - المناسبات التي يكون فيها من الضروري قفل الهدف أثناء المشاهدة.
تتبع الأهداف
المراقبة الأمنية
فحص خطوط الكهرباء
الإنقاذ في حالات الطوارئ
دورية حدودية
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
المعلمات مأخوذة من ورقة المواصفات الموجودة؛ يجب تأكيد العناصر غير المدرجة بالأمر.
الضوء المرئي والتصوير
| مستشعر الضوء المرئي بعدسة التقريب | 1/3.52" CMOS |
|---|---|
| البعد البؤري لعدسة التقريب | 16.26 mm |
| زاوية رؤية عدسة التقريب | 14.8° أفقي × 8.4° رأسي (±5٪) |
| دقة صورة عدسة التقريب | 1920 × 1080 |
| دقة فيديو عدسة التقريب | 1920 × 1080 @ 50fps |
| مستشعر الضوء المرئي بعدسة واسعة | 1/4" CMOS |
| البعد البؤري للعدسة الواسعة | 1.75 mm |
| زاوية رؤية العدسة الواسعة | 113.1° أفقي × 63.6° رأسي (±5٪) |
| دقة صورة العدسة الواسعة | 1280 × 720 |
| دقة فيديو العدسة الواسعة | 1280 × 720 @ 100fps |
| مسافة التعرف | مع مدى رؤية نهارية لا تقل عن 8 كم: أكثر من 600 م عبر عدسة التقريب وأكثر من 80 م عبر العدسة الواسعة لهدف بحجم شخص بالغ |
قناة الأشعة تحت الحمراء
| الكاشف الحراري | طويل الموجة غير مبرَّد 8–14 ميكرومتر |
|---|---|
| دقة الكاميرا الحرارية | 384 × 288 |
| البعد البؤري الحراري | 10 mm |
| زاوية الرؤية الحرارية | 16.9° أفقي × 12.8° رأسي (±5٪) |
| دقة الصورة الحرارية | 384 × 288 |
| دقة الفيديو الحراري | 1920 × 1080 @ 50fps |
| مسافة التعرف الحراري | أكثر من 100 m لهدف بحجم شخص بالغ في ظروف الإضاءة الحضرية الخافتة ليلًا |
ميزات الذكاء الاصطناعي
| وظائف الذكاء الاصطناعي | التعرف التلقائي على الهدف وتثبيته وتتبعه |
|---|---|
| وزن وحدة الذكاء الاصطناعي | 56 g ± 2 g |
| الأهداف المتعرَّف عليها | شخص ومركبة |
| تحديد موقع الهدف | CEP 10 m |
الكهربائية والواجهة
| وزن وحدة الكاميرا | 43 g ± 2 g |
|---|---|
| الأبعاد | 26 × 28 × 38 مم / 30 × 34 × 21.5 مم |
| مصدر الطاقة | تيار مستمر 10.8–26.4 فولت عند 3 أمبير، وفي الوضع المستقر ≤7 واط |
| خرج الفيديو | الشبكة والفيديو التماثلي |
| واجهة التحكم | منفذ TTL التسلسلي والشبكة |
| حرارة التشغيل والتخزين | -20℃ ~ +55℃ / -45℃ ~ +60℃ |
5 أسئلة متكررة عند اختيار الموديل
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك، يرجى استخدام النموذج الموجود في أسفل الصفحة.
ماذا تفعل العدسات الثلاث؟
البؤرة القصيرة 1.75 مم هي المسؤولة عن البحث بزاوية واسعة، والبؤرة الطويلة 16.26 مم هي المسؤولة عن تحديد المسافة الطويلة، والأشعة تحت الحمراء 384×288 هي المسؤولة عن العمليات الليلية.
إلى أي مدى يمكنك أن ترى مع المقربة؟
في حالة الرؤية النهارية التي تبلغ 8 كم، تكون مسافة التعرف للبالغين أكبر من 600 متر؛ للتركيز القصير، نفس الظروف أكبر من 80 م.
إلى أي مدى يمكن اكتشافه في الليل؟
تتعرف قناة الأشعة تحت الحمراء على البالغين الذين يزيد طولهم عن 100 متر في ظل ظروف الإضاءة المنخفضة في المناطق الحضرية ليلاً.
كم تزن الوحدة؟
يزن مكون الكاميرا 43 ± 2 جرامًا وتزن وحدة الذكاء الاصطناعي 56 ± 2 جرامًا. يتم تثبيتها بشكل منفصل.
واجهة وإمدادات الطاقة؟
شبكة الفيديو + الإخراج المزدوج التناظري، التحكم في المنفذ/الشبكة التسلسلية TTL؛ DC10.8–26.4V، الحالة المستقرة ≥7 وات.
أخبرنا عن طراز طائرتك ومهمتها
أخبرنا بجسم الآلة، وحجم موضع التحميل ومسافة القفل المطلوبة، وقدم لنا عرض أسعار بعد التأكد من الواجهة ومصدر الطاقة.
