الضوء المرئي

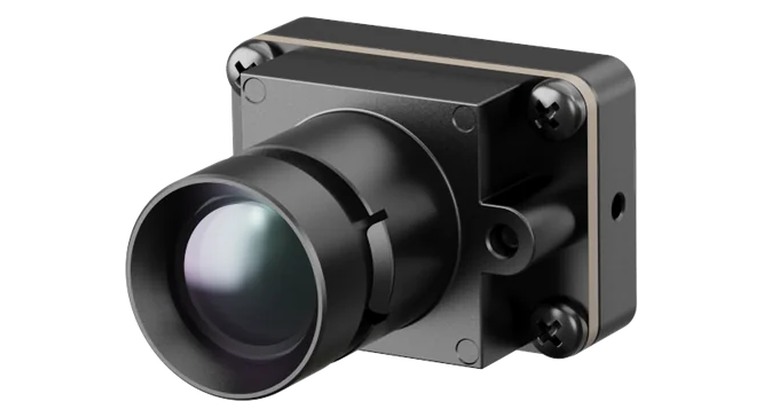

كاميرا تليفوتوغرافي للضوء المرئي مقاس 16.26 ملم
1/3.52 بوصة CMOS، مجال الرؤية 14.8°×8.4°، 1080P@50fps، مكون الكاميرا 35 جم.
جيمبالات الطائرات بدون طيار
الرئيسية/جيمبالات الطائرات بدون طيار/وحدات التتبع الذكية بالذكاء الاصطناعي/وحدة تتبع مزدوجة الاستشعار - PUDD075CLT
وحدة التتبع الذكية بالذكاء الاصطناعي · مستشعر مزدوج

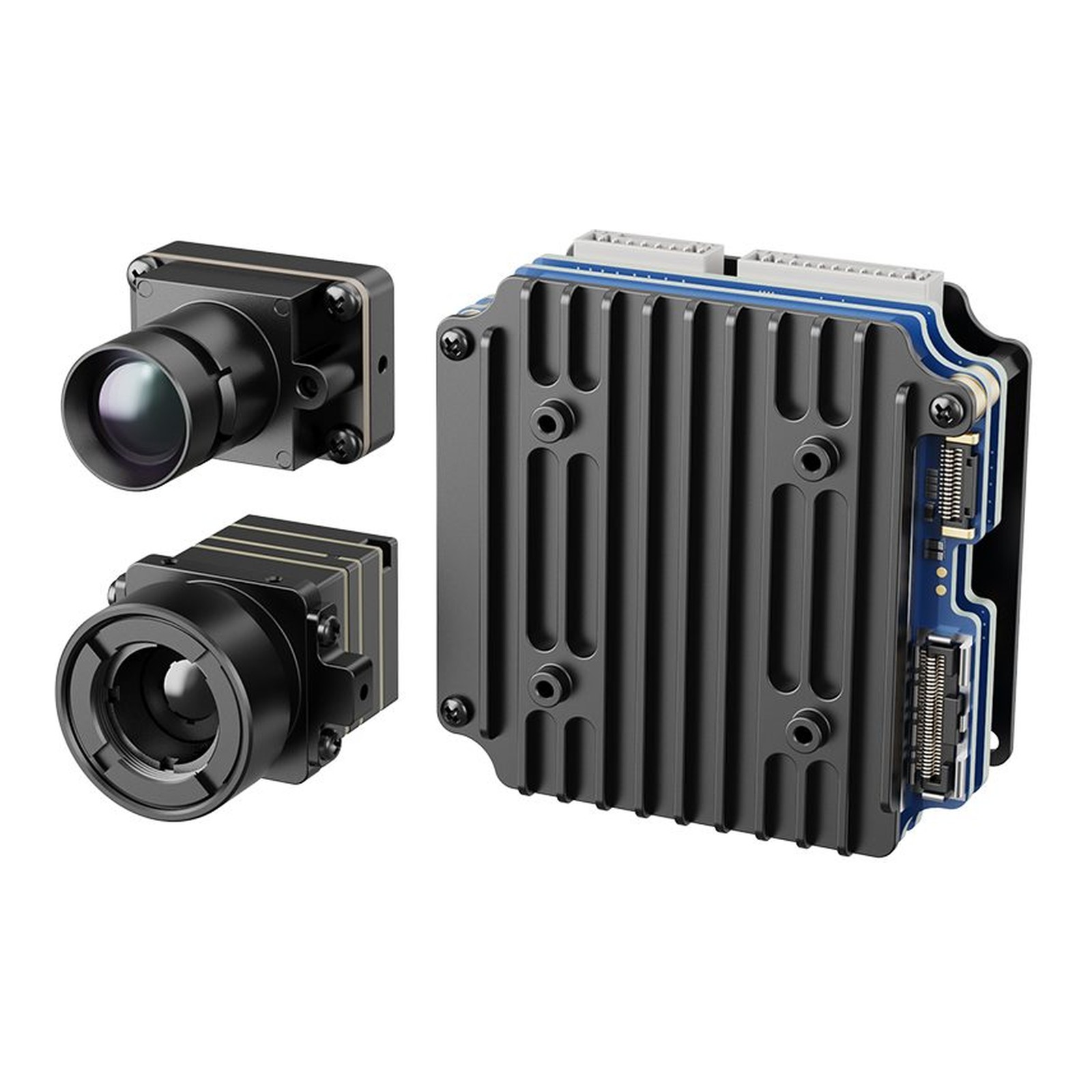

وحدة تتبع مزدوجة الاستشعار - PUDD075CLT
التعرف على أهداف البالغين أثناء النهار >600 م ، الإضاءة المنخفضة في المناطق الحضرية ليلاً >100 م . 16.26 ملم ضوء مرئي مقرّب + 384×288 أشعة تحت الحمراء طويلة الموجة، مجموعة من الخوارزميات تقود قناتين في نفس الوقت؛ الكاميرا 35 جرام، لوحة المعالجة 56 جرام.
عندما لا تقل الرؤية النهارية عن 8 كم، تكون مسافة التعرف على الأهداف البالغة أكبر من 600 متر في ظل ظروف الإضاءة المنخفضة في المدن ليلاً، تكون مسافة التعرف على الأهداف البالغة أكبر من 100 متر منفذ تسلسلي TTL + التحكم في الشبكة والشبكة وإخراج الفيديو التناظري المزدوج
قناتان، مجموعة واحدة من التتبع
16.26 مم تليفوتو + 384×288 تحت الأحمر، خوارزمية واحدة تدفع قناتين.
التعرف على البالغين نهارًا >600 م، إضاءة منخفضة ليلية >100 م؛ لوحة ذكاء اصطناعي 56 جم تتولى في وقت واحد قناتين، تحديد الهدف CEP 10 م.
كاميرا 35 جرام + لوحة معالجة 56 جرام منفصلة
كاميرا 35 جم، لوحة معالجة 56 جم، 26×29×18 مم تركيب منفصل
- مكونات الكاميرا
- 35 g ± 2 g
- وحدة الذكاء الاصطناعي
- 56 g ± 2 g
- حجم الكاميرا
- 26×29×18 ملم
- حجم لوحة المعالجة
- 30×34×21.5 ملم
- مصدر الطاقة DC10.8V–26.4V @3A، استهلاك الطاقة في الحالة الثابتة ≥5 وات
- شبكة إخراج الفيديو + الفيديو التناظري؛ التحكم عبر المنفذ التسلسلي TTL أو الشبكة
تتبع الذكاء الاصطناعي
التعرف على الأشخاص والسيارات وقفلهم ومتابعتهم
تم دمج التعرف على الهدف وقفله وتتبعه بشكل مستقل: يتم تغذية الضوء المرئي والأشعة تحت الحمراء لنفس الخوارزمية في نفس الوقت، ويتضمن الإخراج تحديد موقع الهدف (CEP 10 أمتار)، والذي يمكن تسليمه مباشرة إلى التحكم في الطيران للحصول على التوجيه. عندما يتغير الضوء فجأة أو يحجبه الدخان والغبار، فإن الجزء العلوي من قناة الأشعة تحت الحمراء.
- نوع التعريف
- شخص ومركبة
- تتبع العملية
- تحديد الهوية → القفل → الاستمرار في المتابعة
- تحديد موقع الهدف
- CEP 10 m
- الغرض من الإخراج
- يمكن أن توفر التوجيه للتحكم في الطيران

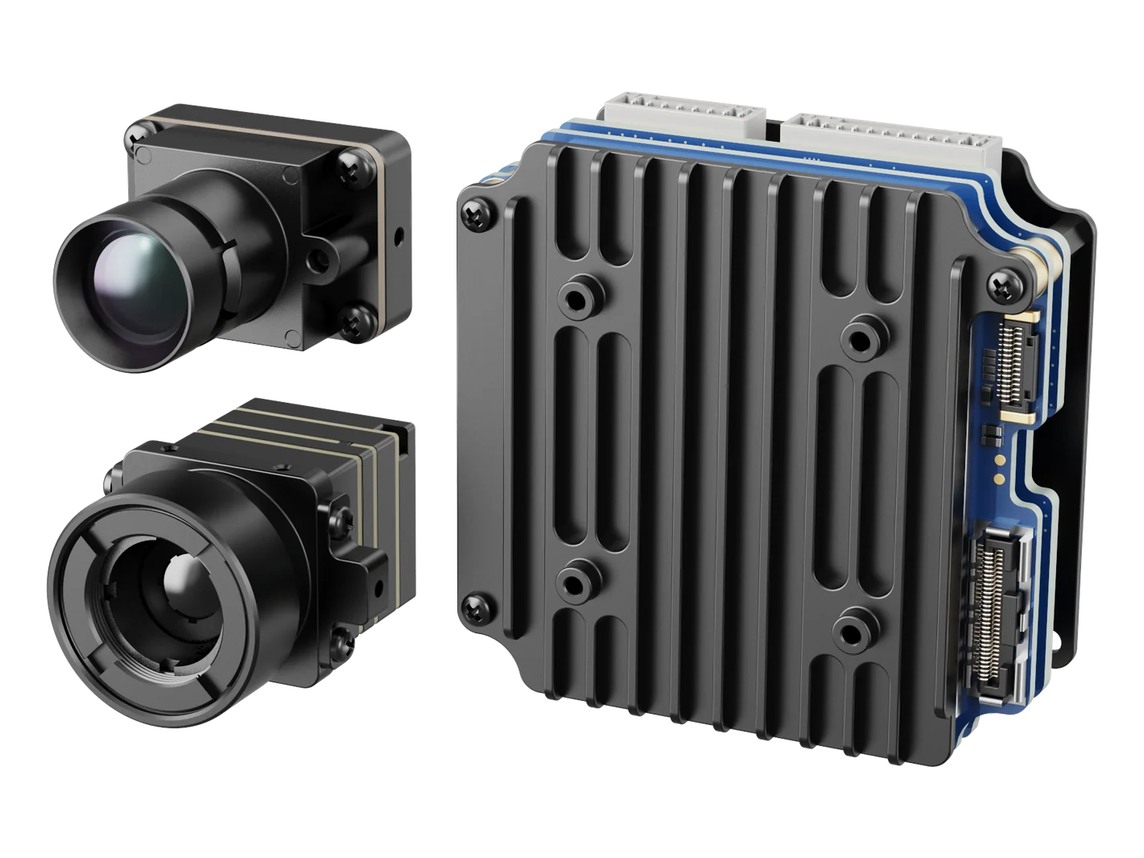

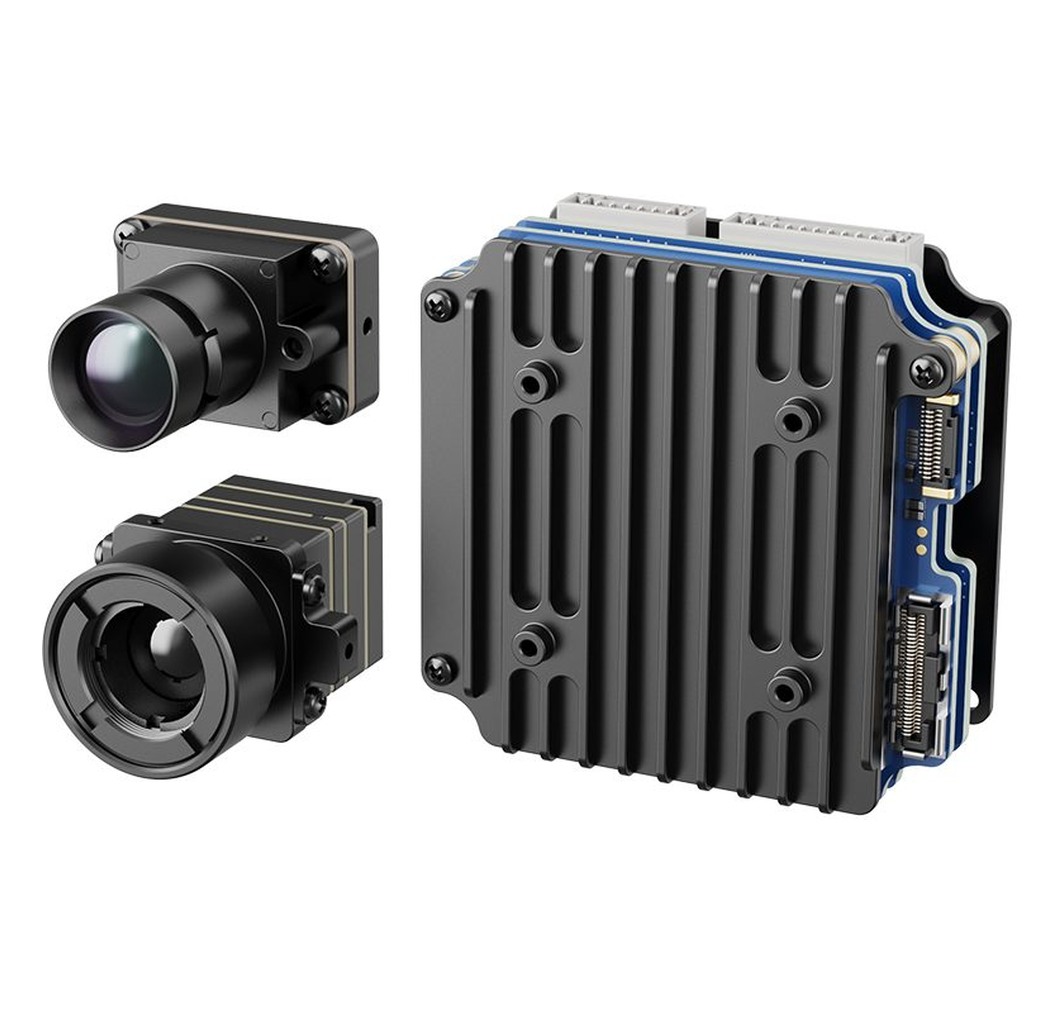

ثلاثة مكونات فقط اجمعها معًا وسوف تعمل
كاميرا الضوء المرئي، وكاميرا الأشعة تحت الحمراء، ولوحة معالجة الذكاء الاصطناعي، لا شيء منها مفقود.
الأشعة تحت الحمراء

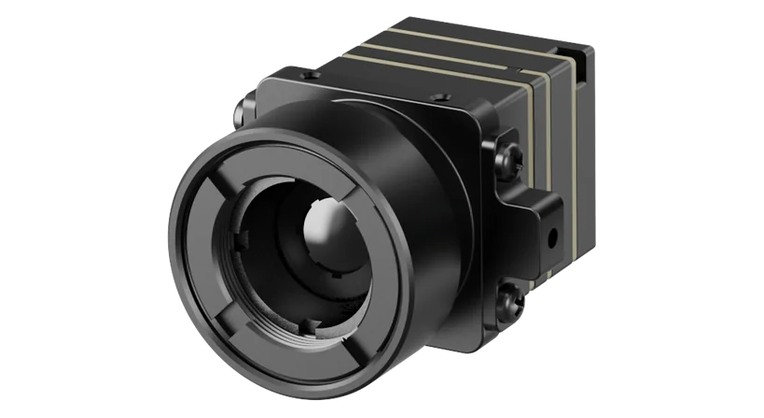

كاميرا الأشعة تحت الحمراء ذات الموجة الطويلة 384 × 288
8-14 ميكرومتر موجة طويلة غير مبردة، عدسة 10 مم، مجال الرؤية 16.9 درجة × 12.8 درجة، التعرف الليلي> 100 متر.
عملية

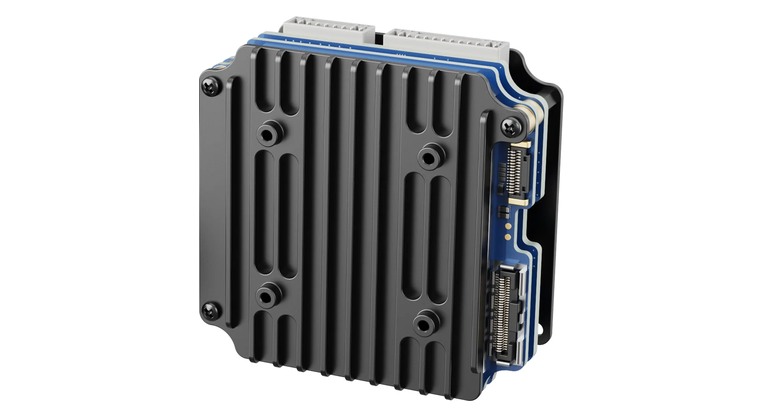

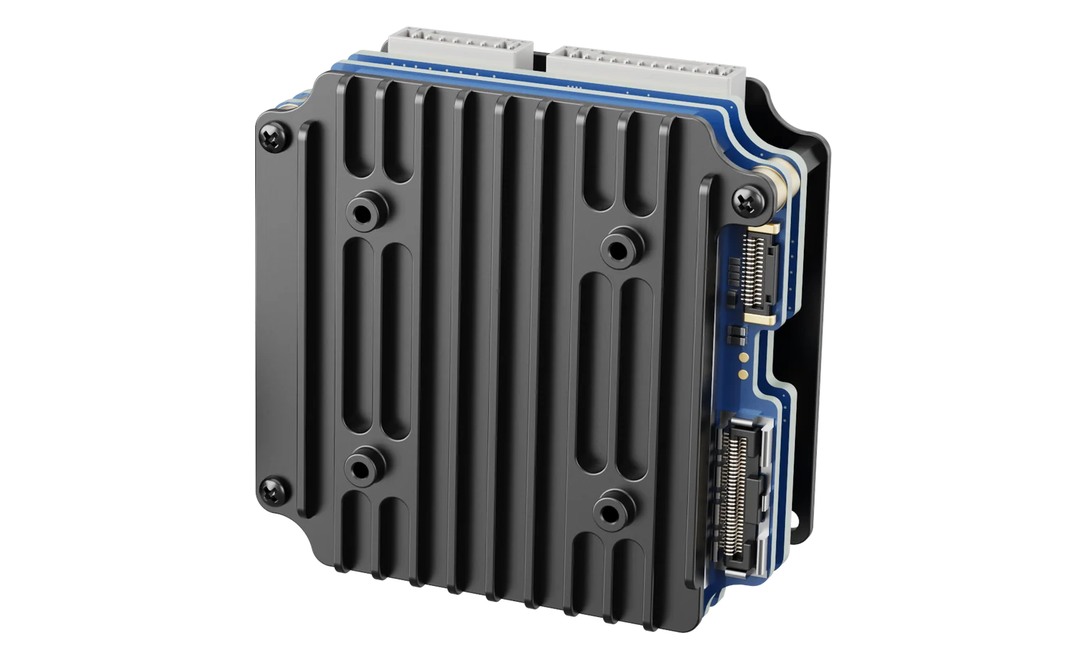

لوحة معالجة الذكاء الاصطناعي
تحديد هوية الشخص والمركبة، القفل، التتبع، تحديد المواقع CEP 10 أمتار، منفذ تسلسلي TTL + شبكة، 56 جم.
أين تم تثبيت هذه الوحدة فعليًا؟
يمكن تركيب جميع الطائرات بدون طيار الصغيرة وأجسام FPV والمحور الكهروضوئي، بشرط حجز مساحة 26 × 29 × 18 ملم وتوفير مصدر طاقة.
تتبع الأهداف
المراقبة الأمنية
فحص خطوط الكهرباء
الإنقاذ في حالات الطوارئ
دورية حدودية
الصور تمثل بيئة العمل فقط، وليست مشاريع محددة للعملاء.
المعلمات التقنية كاملة
ترتبط مسافة التعرف ارتباطًا وثيقًا بظروف الاختبار ويجب فهمها وفقًا لشروط وضع العلامات؛ يتم تأكيد الخيارات وفقا للطلب.
قناة الضوء المرئية
| الاستشعار | 1/3.52" CMOS |
|---|---|
| البعد البؤري | 16.26 mm |
| زاوية الرؤية | 14.8° أفقي × 8.4° رأسي (±5٪) |
| دقة الصورة | 1920 × 1080 |
| دقة الفيديو | 1920 × 1080 @ 50fps |
| مسافة التعرف | الهدف للبالغين > 600 متر عندما تكون الرؤية النهارية ≥8 كم |
قناة الأشعة تحت الحمراء
| كاشف | طويل الموجة غير مبرَّد 8–14 ميكرومتر |
|---|---|
| عدد البكسل | 384 × 288 |
| البعد البؤري | 10 mm |
| زاوية الرؤية | 16.9° أفقي × 12.8° رأسي (±5٪) |
| دقة الصورة | 384 × 288 |
| دقة الفيديو | 1920 × 1080 @ 50fps |
| مسافة التعرف | هدف البالغين > 100 متر في الإضاءة المنخفضة في المدينة ليلاً |
تتبع الذكاء الاصطناعي
| وظيفة | التعرف التلقائي على الهدف وتثبيته وتتبعه |
|---|---|
| نوع التعريف | شخص ومركبة |
| تحديد موقع الهدف | CEP 10 m |
الكهربائية والواجهة
| مصدر الطاقة | DC10.8V–26.4V @3A، الحالة المستقرة ≥5 وات |
|---|---|
| خرج الفيديو | الشبكة والفيديو التماثلي |
| واجهة التحكم | منفذ TTL التسلسلي والشبكة |
الفيزياء والبيئة
| وزن وحدة الكاميرا | 35 g ± 2 g |
|---|---|
| وزن وحدة الذكاء الاصطناعي | 56 g ± 2 g |
| الأبعاد | 26×29×18 ملم / 30×34×21.5 ملم |
| درجة حرارة العمل/التخزين | -20℃ ~ +55℃ / -45℃ ~ +60℃ |
5 أسئلة متكررة حول الاختيار والتكامل
إجابة قصيرة، لا يوجد حديث عن المبيعات. لم يتم العثور على سؤالك، يرجى استخدام النموذج الموجود في أسفل الصفحة.
كيف يتم قياس 600 متر و 100 متر؟
الفتحة النهارية هي مسافة التعرف للبالغين التي تزيد عن 600 متر عندما لا تقل الرؤية عن 8 كيلومترات؛ تبلغ الفتحة الليلية 100 متر في ظل ظروف الإضاءة المنخفضة في المناطق الحضرية. يشير كلا الرقمين إلى "الاعتراف بأنه شخص"، وليس "رؤية نقطة".
ما هو 35 جرام و 56 جرام؟
35 جرامًا هي مجموعة الكاميرا (جزء العدسة المرئية والأشعة تحت الحمراء)، و56 جرامًا هي لوحة معالجة الذكاء الاصطناعي. عند الدمج، اترك سعة تحميل ومساحة تركيب تبلغ حوالي 91 جم.
هل يمكن إخراج قناتين من الصور في نفس الوقت؟
قادر. يتم بث الفيديو إلى الشبكة ومحاكاة الفيديو في نفس الوقت، ويتم التحكم من خلال المنفذ التسلسلي أو الشبكة TTL، والقناتان مستقلتان.
هل يمكن توصيله مباشرة بطائرة DJI؟
تقوم الوحدة بإخراج الفيديو التناظري/الشبكة والتحكم في المنفذ التسلسلي. يعتمد ما إذا كان يمكن توصيله على واجهة التحميل وقدرة مصدر الطاقة للنموذج. أرسل لنا النموذج وقم بتأكيد الواجهة قبل اتخاذ قرار بشأن خطة التثبيت.
ما هي المواد المقدمة للتطوير الثانوي؟
المنفذ التسلسلي TTL وبروتوكولات التحكم في الشبكة ورسومات الأبعاد وتعريفات الأسلاك. يمكن أن تتعاون المشاريع المجمعة مع التصحيح المشترك.
أخبرنا عن طراز طائرتك ومهمتها
أخبرنا بنموذج الماكينة وحجم موضع التحميل ومسافة التتبع المطلوبة، وسنقدم لك اقتراحات التثبيت وعروض الأسعار.
وحدات أخرى في نفس السلسلة
نفس عائلة خوارزمية التتبع، يتم تحديدها وفقًا لعدد القنوات وما إذا كان سيتم تثبيت الصورة أم لا.
ضوء واحد · 10 جم
PUDD075CW وحدة تتبع ضوء واحد
ضوء مرئي قصير المدى يبلغ 1.75 مم، و10 جرام، وهو خيار للمبتدئين لأولئك الذين لديهم ميزانية محدودة.
سانغوانغ
PUDD075CCT وحدة تتبع ثلاثية الضوء
يوجد أعلى العدسة البصرية المزدوجة عدسة إضافية ذات زاوية واسعة مقاس 1.75 مم، مما يسمح برؤية قريبة وواسعة النطاق.
مع تثبيت الصورة
PUDD075S انحراف تثبيت الصورة ثنائي المحور
للحفاظ على ثبات الصورة بدلاً من متابعة الهدف، قم بالسير على هذا الخط.
سلسلة الأشعة تحت الحمراء ثلاثية السرعات
