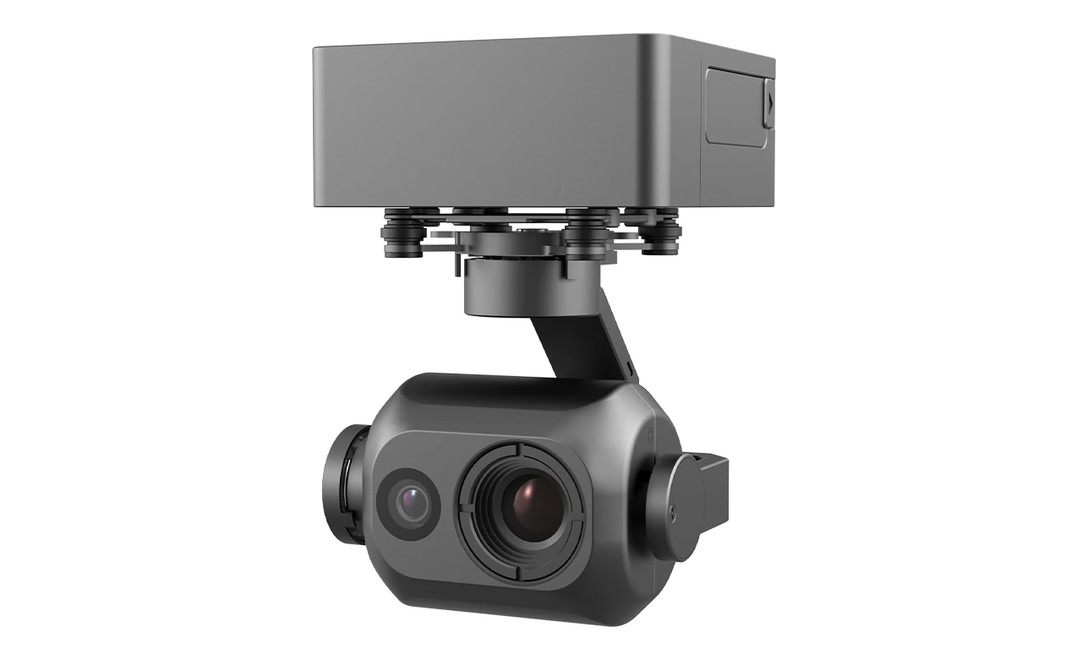

Instalación

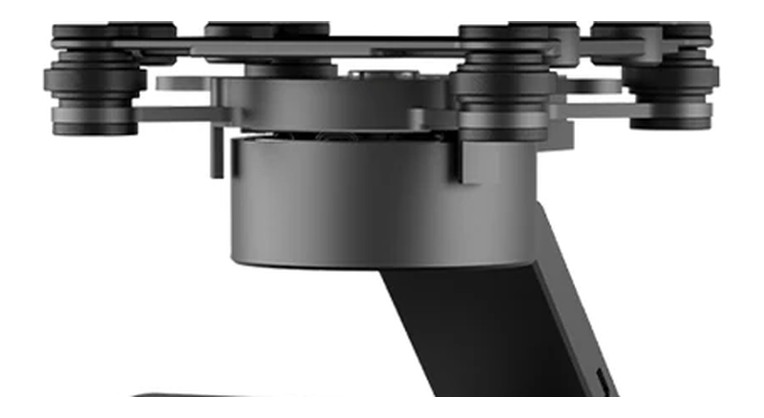

placa de montaje superior
El cardán pesa 80 gy toda la máquina pesa ≤122 g.
Cardán guía de estabilización de imagen · sensor dual

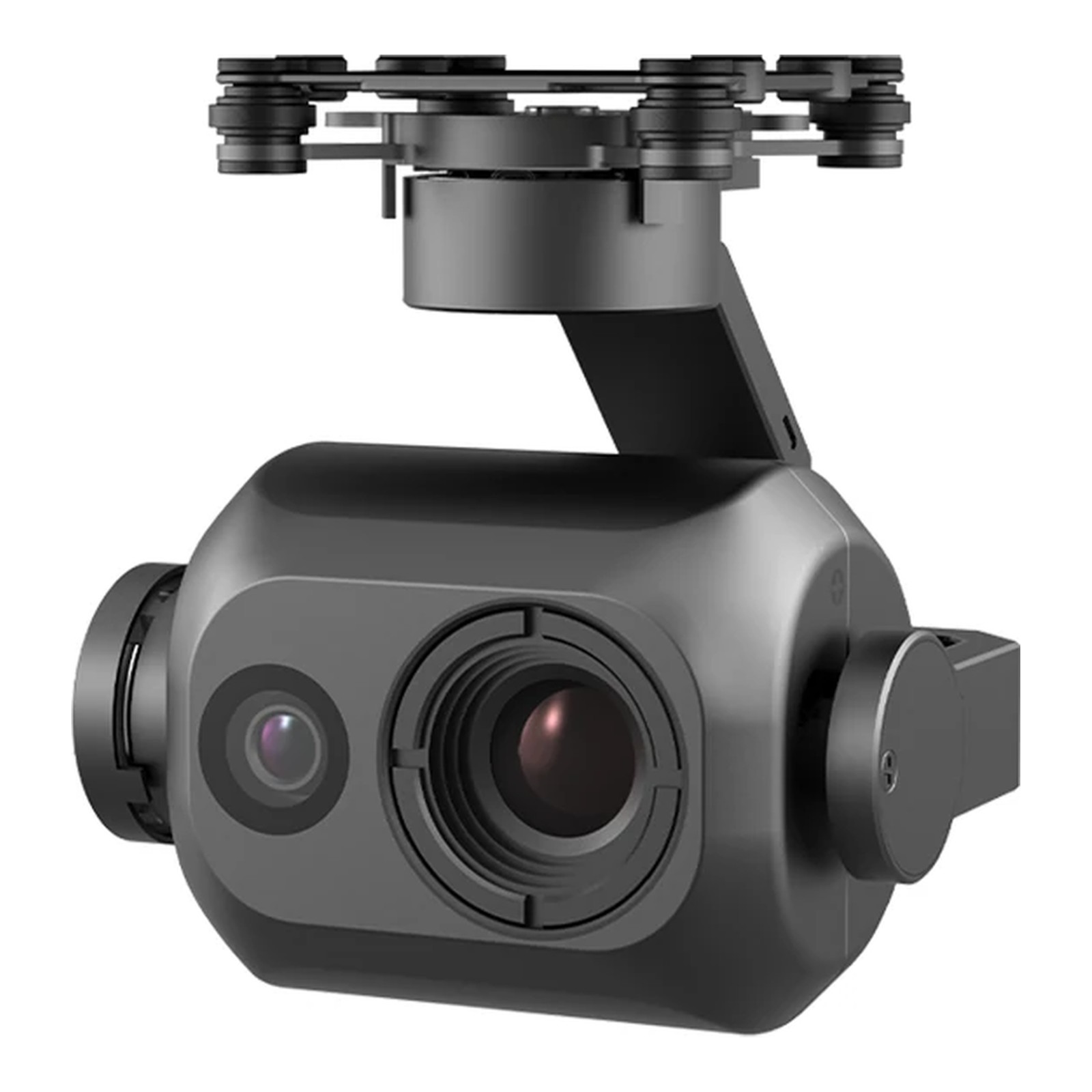

Cardán guiado micro de 3 ejes de doble sensor - PUTD090
50 millones de píxeles de luz visible + 640×512 infrarrojos, estabilización de imagen ≤0,02°; durante el día >350 m, durante la noche >120 m, puede emitir señales de guía.
Precisión de estabilización de imagen ≤0,02° (1σ) 48 millones de píxeles efectivos, fotografía de 8K/vídeo de 4K a 50 fps Identifique el seguimiento de bloqueos y emita señales de guía en tiempo real
50 millones de píxeles + sensor dual infrarroja
48 MP visible + 640×512 infrarrojo, doble sensor coaxial.
Foto 8K, vídeo 4K@50fps; diurno >350 m, nocturno >120 m, estabilización de tres ejes ≤0.02°, salida en tiempo real de señal de guía de objetivo.
Estabilización de imagen de tres ejes ≤0,02°
57×50×62 mm, gimbal 80 g, peso total ≤122 g.
- Precisión de estabilización
- ≤0.02° (1σ)
- Peso del cardán
- 80 g ± 5 g
- peso total
- ≤122g
- Dimensiones del Cardán
- 57×50×62mm
- Foto 8K/vídeo 4K a 50 fps
- Reconocimiento, coincidencia, detección y seguimiento de objetivos.
capacidad de orientación
Una vez que vea el objetivo, también podrá brindar orientación.
Después de identificar, emparejar, detectar y rastrear una cadena, la salida es una señal de guía: lo que el controlador de vuelo obtiene es la posición del objetivo, no una imagen.
- Precisión de estabilización
- ≤0.02° (1σ)
- reconocimiento diurno
- >350m
- Identificación nocturna
- >120 metros
- salida
- señal de guía en tiempo real
parte clave
Tres ángulos: instalación, cardán y lente.

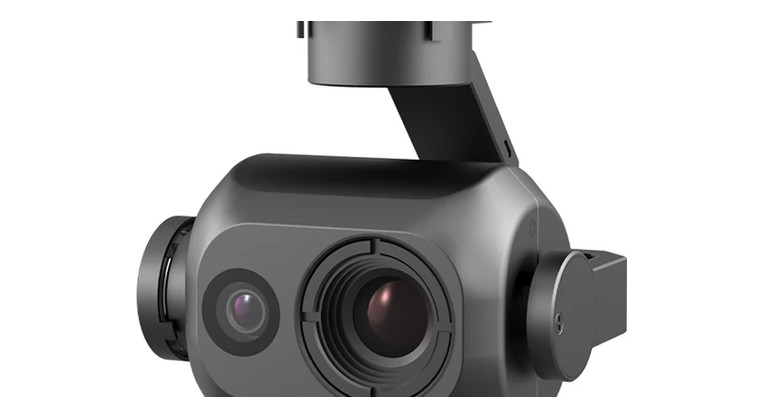

PTZ
Cardán de estabilización de imagen de tres ejes
El volumen es 57×50×62 mm y la precisión de estabilización de imagen es ≤0,02° (1σ).

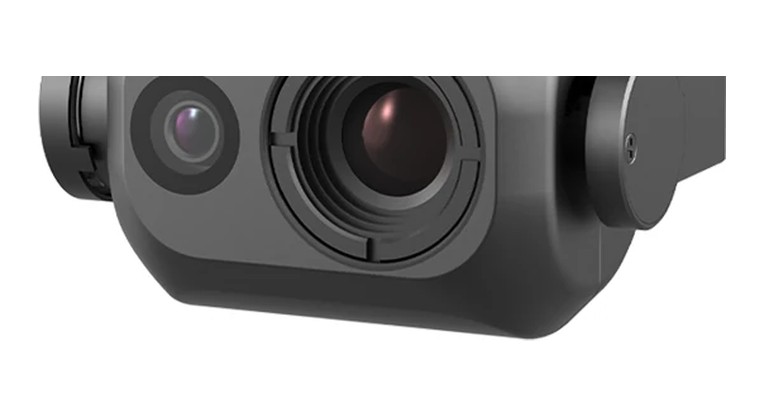

lente
50 millones + 640 IR
Luz visible 59,5°×35,5°, infrarroja 48,3°×38,6°.
¿Dónde trabajas realmente?
Seguridad urbana, ayuda de emergencia en casos de desastre, inspección de infraestructura, patrulla fronteriza: todas las ocasiones en las que se puede utilizar la microcomputadora.
Seguridad urbana
Respuesta ante desastres
Inspección de infraestructuras
Patrulla fronteriza
Las imágenes solo representan el entorno de trabajo, no proyectos específicos de los clientes.
Parámetros técnicos completos
Los parámetros se toman de la hoja de especificaciones existente; Los artículos que no figuran en la lista deben confirmarse mediante pedido.
Luz visible e imágenes.
| Sensor de luz visible | 1/2.5" CMOS, 48MP efectivos |
|---|---|
| Campo de visión visible | 59.5° x 35.5° |
| Foto / Video | Foto 8K, video 4K@50fps |
| Alcance de reconocimiento (día) | >350m |
canal infrarrojo
| Resolución infrarroja | 640x512, 8-14μm |
|---|---|
| Focal / campo de visión IR | 9.1mm / 48.3° x 38.6° |
| Alcance de reconocimiento (noche) | >120m |
PTZ y estabilización de imagen
| Precisión de estabilización | ≤0.02° (1σ) |
|---|---|
| Peso del Cardán / Peso Total | 80±5g / ≤122g |
| Dimensiones del Cardán | 57 x 50 x 62 mm |
5 preguntas frecuentes a la hora de elegir un modelo
Respuesta corta, sin charlas de ventas. Su pregunta no fue encontrada, utilice el formulario al final de la página.
0,02° ¿Cuál es el nivel de estabilización de imagen?
La precisión de la estabilización de imagen del giroscopio mecánico de tres ejes es ≤0,02° (1σ) y la imagen permanece estable durante el vuelo estacionario y las maniobras.
¿Cuáles son los beneficios prácticos de tomar fotografías de 8K?
El marco gran angular encuadra primero la escena, dejando suficiente margen de recorte para fotografías de 8K para poder recortar los detalles después.
¿Puede emitir una señal de arranque?
Sí, la IA tiene la capacidad de identificar, unir, detectar y rastrear objetivos de forma independiente y emitir señales de guía en tiempo real.
¿Hasta dónde puedes ver de noche?
Canal infrarrojo 640×512, reconocimiento nocturno >120 m.
¿Cuánto pesa toda la máquina?
El cardán pesa 80 ± 5 g, toda la máquina pesa ≤ 122 gy el volumen es 57 × 50 × 62 mm.
Cuéntanos sobre tu modelo de avión y misión.
Díganos el cuerpo de la máquina, el tamaño de la posición de carga y la distancia de identificación requerida, y envíenos una cotización después de confirmar la interfaz y la fuente de alimentación.
