lente bifocal

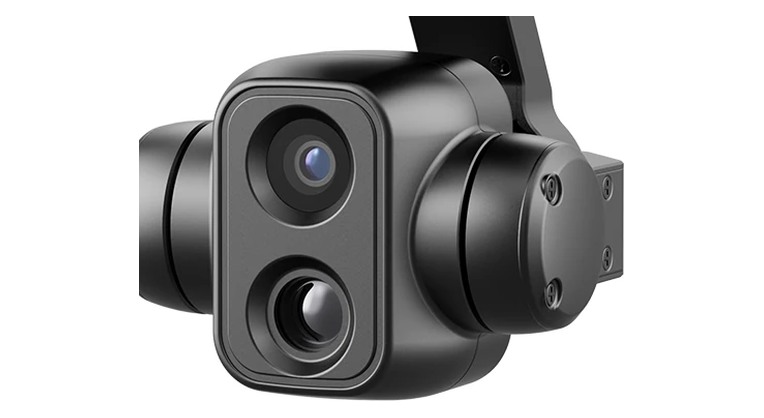

50 millones de píxeles de luz visible + coaxial infrarrojo.
Luz visible 4,7 mm (F1.7), infrarroja 7 mm, la misma orientación, no es necesario alinear las dos imágenes; admite zoom digital de 30×.
Cardanes UAV
Inicio/Cardanes UAV/Serie de Enfoque Fijo/Cardán micro de 3 ejes con doble sensor estabilizado - PUTD095
Cardán de imagen estable · sensor dual de tres ejes

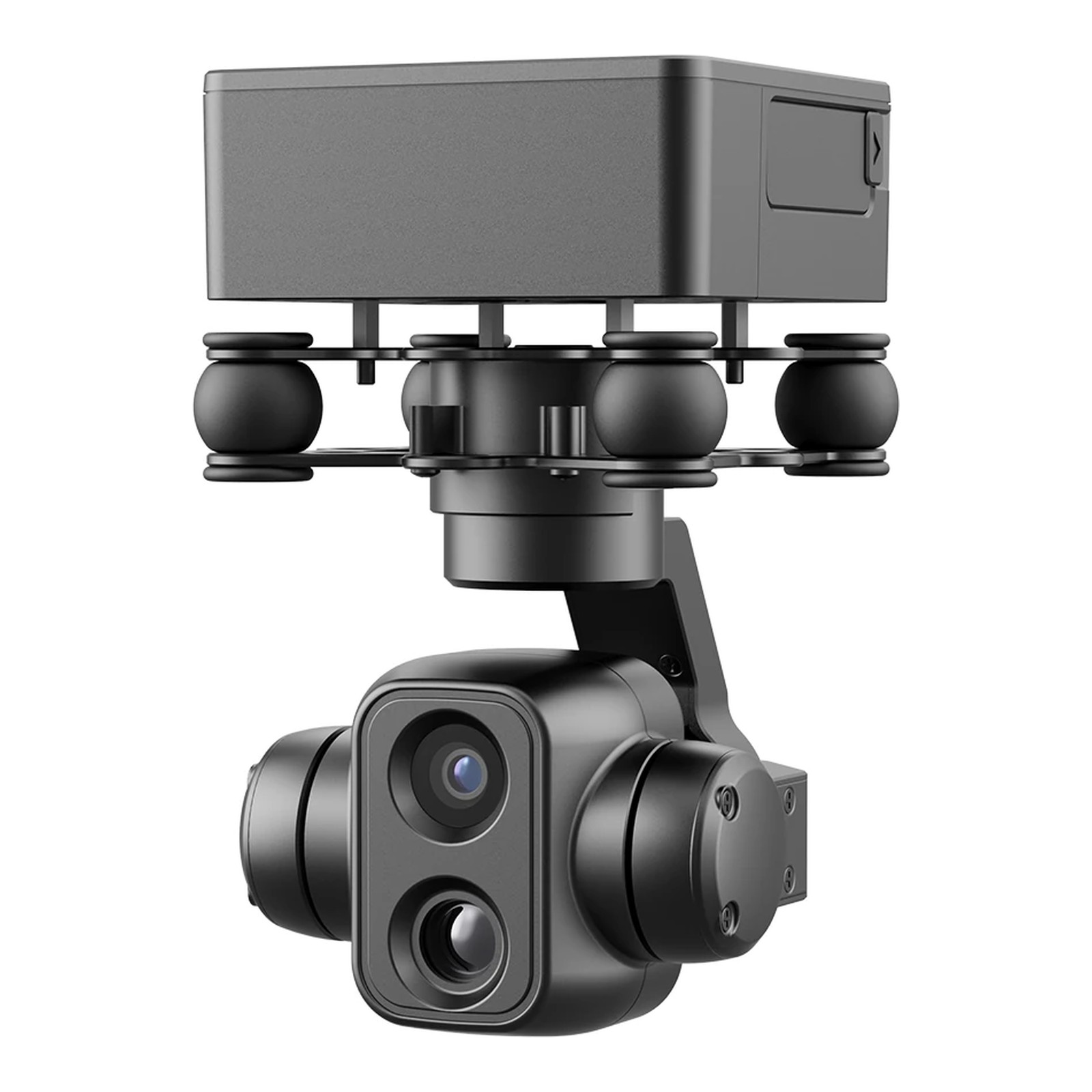

Cardán micro de 3 ejes con doble sensor estabilizado - PUTD095
Precisión de estabilización de imagen ≤ 0,02° (1σ, perturbación 0,5°@1Hz), luz visible efectiva de 48 millones de píxeles + salida infrarroja de 384×288 simultáneamente; cardán 104 g y también puede proporcionar señales de guía del objetivo.
Precisión de estabilización de imagen ≤0,02° (1σ, perturbación 0,5°@1Hz), sin deriva en la imagen flotante Identificación >400 m durante el día, >90 m durante la noche (visibilidad ≥8 km) HDMI/Red/Vídeo coaxial de tres vías, puerto serie TTL/Red/control SBUS
50 millones de píxeles de luz visible + 384×288 infrarrojos
50 MP visible + 384×288 infrarrojo, salida dual simultánea.
30× zoom digital, reconocimiento de adulto diurno >400 m, nocturno >90 m; estabilización de tres ejes ≤0.02°, posicionamiento de objetivo CEP 10 m, gimbal solo 104 g.
Gimbal de tres ejes de 104 g, estable a ≤0,02°
Gimbal de tres ejes de 104 g, 58×57×79 mm, azimuth ±90°, cabeceo -90°~+30°.
- Peso del Cardán
- 104 g ± 5 g
- Servo + rastreador
- 42 g ± 2 g (requerido)
- Dimensiones del Cardán
- 58×57×79mm
- Precisión de estabilización
- ≤0,02°
- Rango de diseño del marco: azimut ±110°, balanceo ±50°, inclinación ±120°; rango controlable: azimut ±90°, inclinación -90°~+30°, balanceo ±45°
- Caja de control 59×55×24 mm, 23 g (opcional), fija y cableada por separado del pan/tilt
capacidad de orientación
Cuando veas el objetivo, también puedes dar la ubicación.
La fusión de sensor dual realiza la detección, el reconocimiento, el bloqueo y el seguimiento del objetivo, y la salida es una señal de guía en tiempo real: el controlador de vuelo obtiene la posición del objetivo, no una imagen. El infrarrojo admite múltiples modos de pseudocolor y el contorno aún se puede distinguir en la oscuridad, el humo y la oclusión parcial, y puede funcionar continuamente día y noche.
- habilidad objetivo
- Detectar/Identificar/Bloquear/Seguir
- Orientación
- CEP 10m
- salida de arranque
- señal de guía en tiempo real
- Pseudocolor infrarrojo
- 8 tipos incluyendo blanco caliente/negro caliente/rojo hierro/rojo dorado/arco iris/aurora, etc.
Tres partes, simplemente instálalas en la cámara y podrás disparar.
La lente es responsable de la visualización, el cardán es responsable de la estabilización y la caja de control y la montura amortiguadora mantienen alejadas las vibraciones.
Cardán de tres ejes

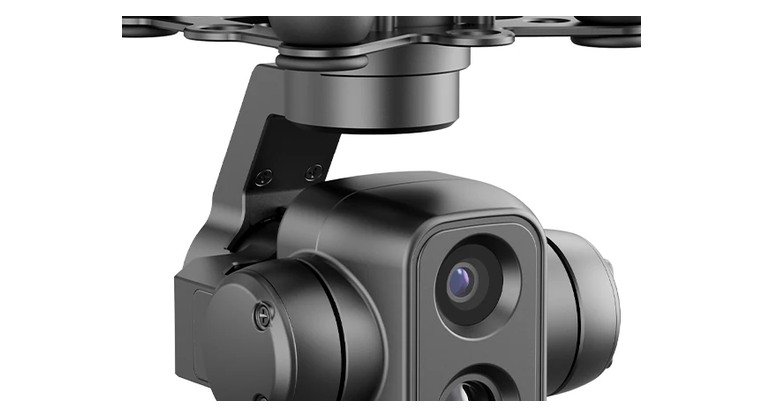

Estabilización de imagen servo de tres ejes
Rango controlable azimut ±90°, paso -90°~+30°, estabilización de imagen ≤0,02°, servo + rastreador 42 g (obligatorio).
Caja de control · opcional

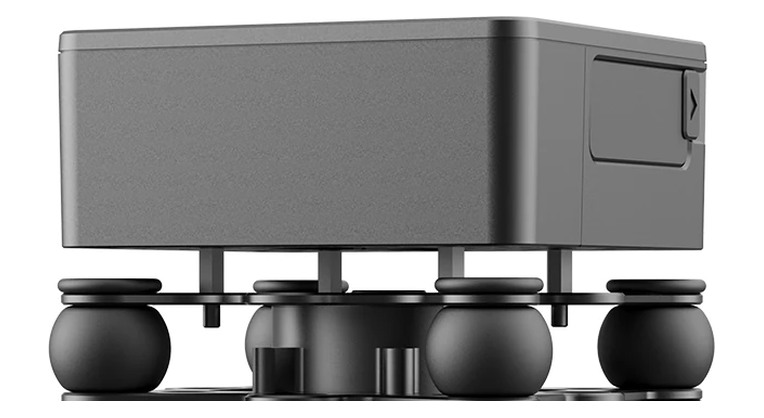

Caja de control + colgador amortiguador de cuatro esquinas
Caja de control 59×55×24 mm, 23 g, opcional; Las bolas de goma de cuatro esquinas que absorben los golpes primero bloquean la vibración del cuerpo y luego el cardán estabiliza la imagen.
¿Dónde funciona este cardán?
La seguridad urbana, la respuesta a emergencias, las inspecciones industriales y energéticas y las líneas fronterizas son escenas que "la gente quiere ver con claridad pero no quiere acercarse".
Seguridad urbana
Respuesta de emergencia
Inspección industrial
Mantenimiento de Instalaciones Eléctricas
Patrulla fronteriza
Las imágenes solo representan el entorno de trabajo, no proyectos específicos de los clientes.
Parámetros técnicos completos
La distancia de reconocimiento está fuertemente relacionada con la visibilidad, la humedad y la diferencia de temperatura, y debe entenderse de acuerdo con las condiciones del etiquetado; Los artículos opcionales se confirman según el pedido.
Canal de luz visible
| sensor | CMOS de 1/2,5", 50 millones de píxeles (48 millones efectivos) |
|---|---|
| lente | 4,7 mm, F1.7 |
| campo de visión | 59,5° (H) × 35,5° (V) (±5%, 1080P) |
| tomar fotos | 8K/4K/1920×1080 |
| Vídeo | 4K a 50 fps, 1920×1080 a 50 fps |
| ampliar | Zoom digital de 30× |
| Alcance de reconocimiento | Objetivo adulto >400 m (visibilidad diurna ≥8 km, humedad ≤60%) |
canal infrarrojo
| banda de respuesta | 8~14 μm, onda larga |
|---|---|
| resolución | 384 × 288 |
| Distancia focal | 7mm |
| campo de visión | 24,8° (H) × 18,7° (V) (±5%, 1080P) |
| Velocidad de fotogramas | 384×288 @50fps |
| NETO | ≤50 mK (@25°C F#1.0) |
| Alcance de reconocimiento | Objetivo adulto >90 m (noche, visibilidad ≥8 km, humedad ≤60%, diferencia de temperatura de fondo ≥5 K) |
| Modo de color falso | Blanco caliente / negro caliente / rojo hierro / rojo dorado / arco iris / aurora / médico / jungla |
PTZ y estabilización de imagen
| Precisión de estabilización | ≤0.02° (vista previa 0.1°Hz) |
|---|---|
| Alcance del diseño del marco. | Azimut ±110°, balanceo ±50°, inclinación ±120° |
| Rango de rotación controlable | Azimut ±90°, inclinación -90°~+30°, balanceo ±45° |
| Peso del Cardán | 104 g ± 5 g |
| Servo + rastreador | 42 g ± 2 g (requerido) |
| Orientación | CEP 10m |
Vídeo y almacenamiento
| Salida de video | HDMI / red / coaxial |
|---|---|
| Códec de video | H.264 / H.265 |
| Transmisión de video | 2M / 4M |
| Almacenamiento | Tarjeta Micro SD |
Electricidad y Física
| Fuente de alimentación | CC 10,8 V ~ 26,4 V a 3 A. |
|---|---|
| Consumo de energía | Estado estacionario ≤10W |
| Interfaz de control | Serie TTL, red, SBUS |
| Dimensiones del Cardán | 58,0 × 57,0 × 79,0 mm |
| Caja de control (opcional) | 59,0×55,0×24,0 mm, 23 g ± 2 g |
| Temperatura de operación | -20°C a +55°C |
| Temperatura de almacenamiento | -45°C a +60°C |
5 preguntas frecuentes sobre instalación y selección
Respuesta corta, sin charlas de ventas. Su pregunta no fue encontrada, vaya directamente al formulario al final de la página.
¿Cuál es el concepto de precisión de estabilización de imagen de 0,02°?
Calculada, la amplitud de la vibración de la pantalla a una distancia de 1 kilómetro es de aproximadamente 0,35 metros. En este nivel, básicamente no hay temblores en la imagen 4K y el teleobjetivo es estable incluso cuando se mira de lejos.
¿104 g es el peso de todo el conjunto?
No. El cuerpo del cardán pesa 104 g, el servocontrolador + rastreador pesa 42 g (obligatorio) y la caja de control de 23 g es opcional. Al instalar, el peso y la posición de estas tres partes deben reservarse juntas.
¿Cómo utilizar 48 millones de píxeles y 8K?
Utilice el gran angular para encuadrar la escena primero, utilice 8K/4K para dejar un margen para recortar y seleccione los detalles más tarde; Si desea ver la imagen continuamente, use 1080P@50fps y el flujo de código es 2M/4M.
¿Son suficientes 90 metros por la noche?
90 metros es la distancia para "reconocer a un individuo", siempre que la visibilidad sea de 8 km, la humedad sea ≤60% y la diferencia de temperatura de fondo sea ≥5 K. Puedes llegar más lejos mirando el contorno y encontrando la fuente de calor, pero eso no cuenta como identificación, así que no te metas con eso al citar.
¿En qué avión se puede montar?
Fuente de alimentación 10,8–26,4 V a 3 A, estado estable ≤10 W, la interfaz es puerto serie TTL/red/SBUS. Envíanos el modelo y las dimensiones de la posición de carga, y haremos un plano después de confirmar el adaptador y la fuente de alimentación.
Cuénteme sobre su modelo y posición de montaje.
Díganos el modelo de la máquina, el tamaño de la posición de carga y la distancia de trabajo, y envíenos una cotización después de confirmar el adaptador y la fuente de alimentación.
Otro cardán de imagen estable de la misma serie.
Todas son rutas de estabilización de imagen, seleccionadas según el número de canales, la resolución de infrarrojos y el peso.
Encendedor · Doble sensor visible
PUTD055 cardán de doble sensor visible
13 millones de gran angular + 2 millones de estrellas, peso total <90 g, adecuado para cuerpos pequeños.
Infrarrojos 640×512
PUTD070A cardán de doble sensor
El infrarrojo se eleva a 640 × 512, el rango de reconocimiento es de 120 m por la noche y el peso total es ≤105 g.
Dos ejes · 70 g
Cardán de luz única de dos ejes PUDD075S
Siempre que puedas ver la luz por completo y quieras mantener el peso al mínimo, mira esto.
Infrarrojos 640×512
