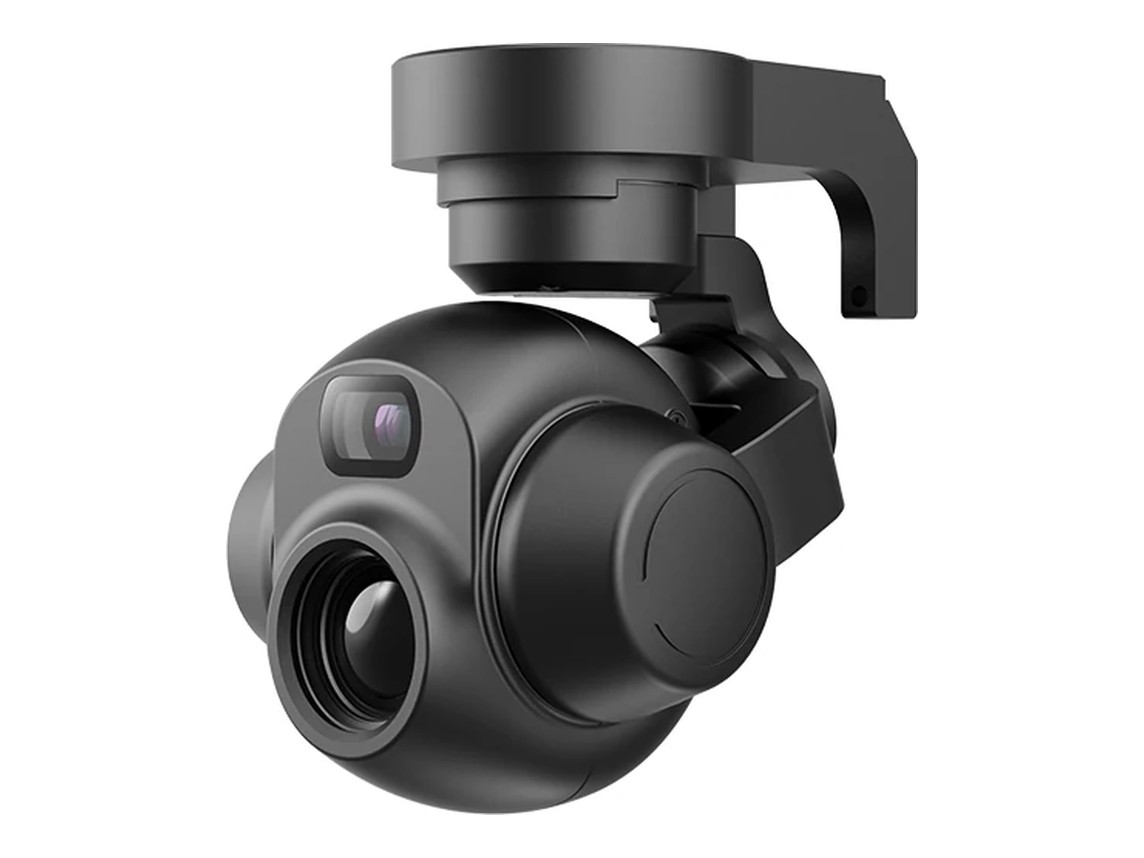

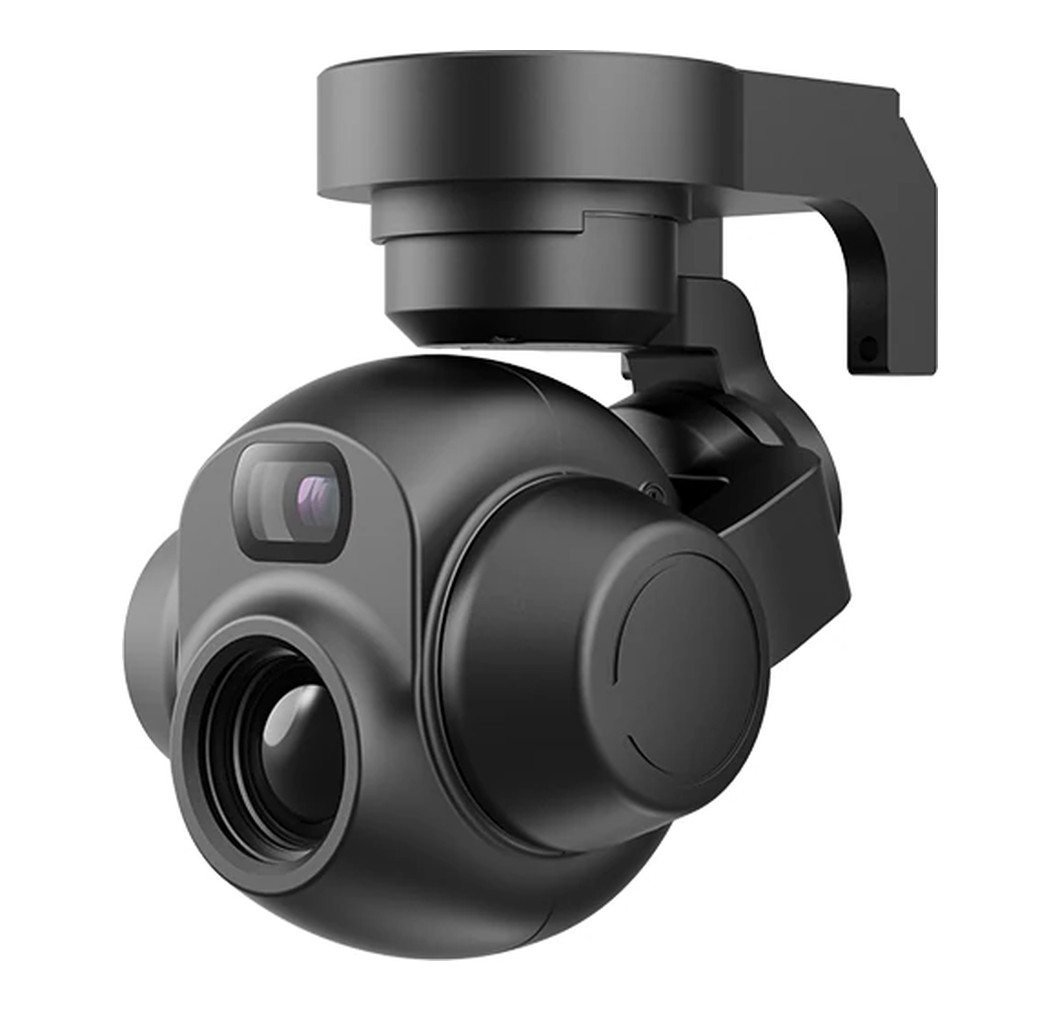

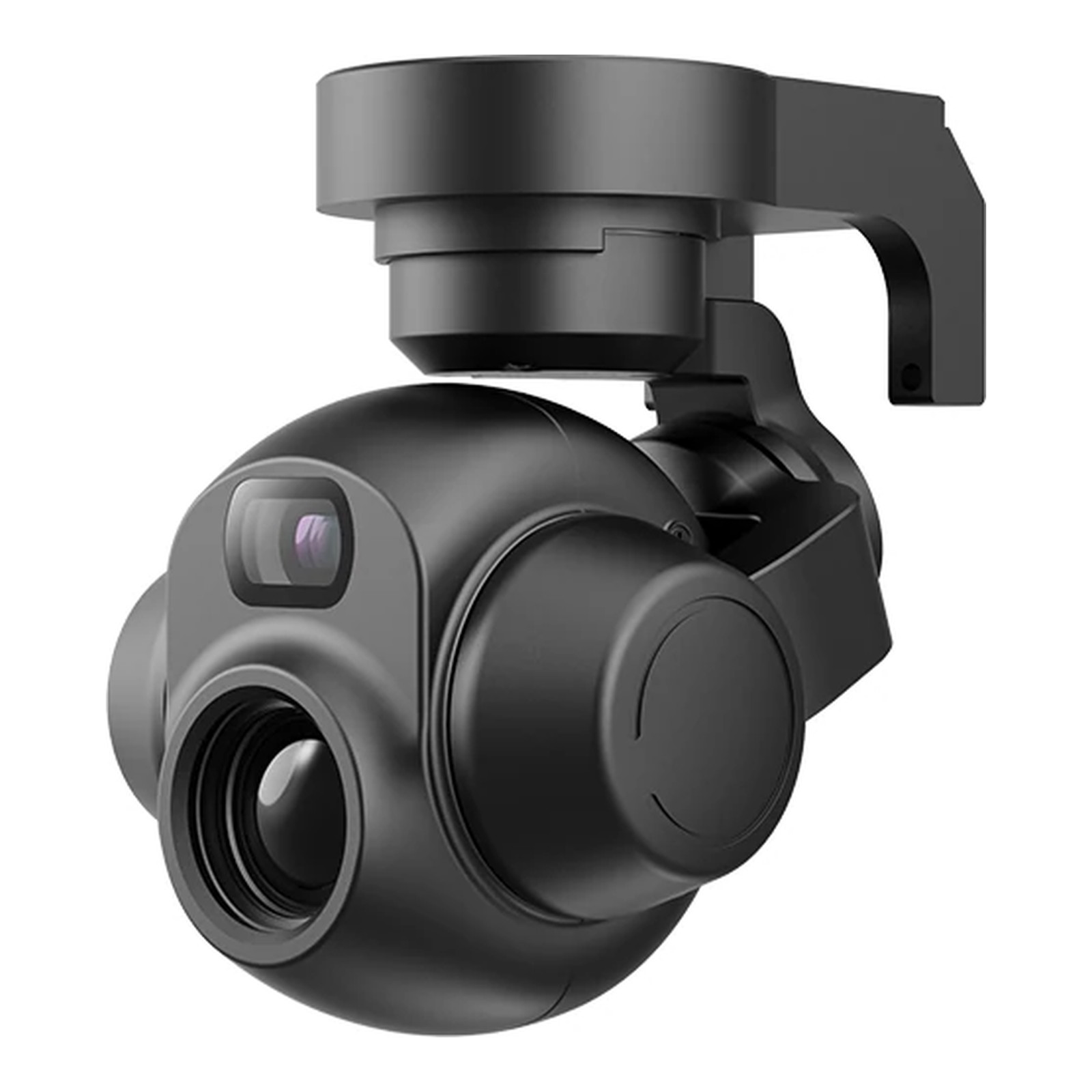

Cardán EO profesional micro de 3 ejes - PUTX50A

Name: Cardán EO profesional micro de 3 ejes - PUTX50A
Brand: Puyu Drone
Availability: PreOrder

PUTX50A es un cardán de estabilización de imagen inercial de sensor dual micro de tres ejes de nivel profesional, que integra una cámara de luz visible con luz estelar de 2 megapíxeles (8 mm) y una cámara infrarroja de onda larga de 8-14 μm (teleobjetivo de 18 mm). Cardán de tres ejes 185 ± 5 g, peso total ≤ 227 g; cámara de luz estelar 39,8°×22,4° campo de visión, reconocimiento diurno >300 m; Teleobjetivo infrarrojos reconocimiento nocturno 220m. Tiene capacidades de detección, identificación, bloqueo, seguimiento y guía de posicionamiento de objetivos de 10 metros.

Obtener una cotización consulta whatsap

Cardán / Peso total 185±5g / ≤227g Distancia de reconocimiento >300m, >220m por la noche Infrarrojo 8-14 μm, teleobjetivo de 18 mm

Carga útil Estructura Componentes Aplicaciones Especificaciones Preguntas Obtener una cotización

División del trabajo con doble sensor: luz de las estrellas durante el día y teleobjetivo infrarrojo durante la noche

2 MP luz estelar + 18 mm infrarrojo teleobjetivo, división de doble espectro.

Día >300 m, noche >220 m; detección, reconocimiento, bloqueo y seguimiento en una sola cadena, precisión de posicionamiento 10 m.

Estructura: 185±5g/≤227g

Gimbal 185±5 g, peso total ≤227 g, balanceo ±45°, imagen en vuelo lateral sin distorsión.

Cardán/peso total: 185±5g / ≤227g
Dimensiones del Cardán: 64 x 85 x 82 mm
Cámara térmica: 8-14μm, teleobjetivo 18mm

Ángulo de balanceo ±45°, adaptable a terrenos complejos
Precisión de posicionamiento del objetivo 10 metros

indicadores clave

Luz de estrellas + detección infrarroja para todo clima

Identificación de 300 m día/220 m noche/capacidad de guía de posicionamiento de 10 m

reconocimiento diurno: >300m
Identificación nocturna/con poca luz: >220m
infrarrojos: 8-14μm, teleobjetivo 18mm
Precisión de posicionamiento: Nivel de 10 m

Top view of the assembled Mark 4 carbon frame, arms and plates visible — Perspectiva de toda la máquina

parte clave

Tres perspectivas: toda la máquina, óptica y cardán, y otro ángulo.

toda la maquina

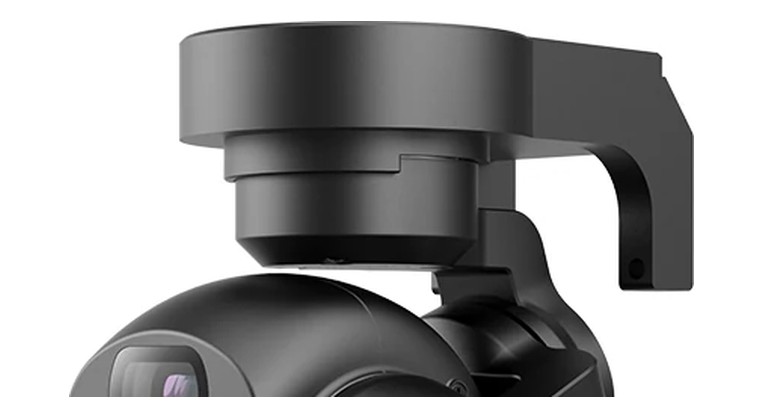

apariencia general

Cardán 185±5g / ≤227g, volumen 64×85×82mm. La precisión de posicionamiento es de 10 metros.

Detalles

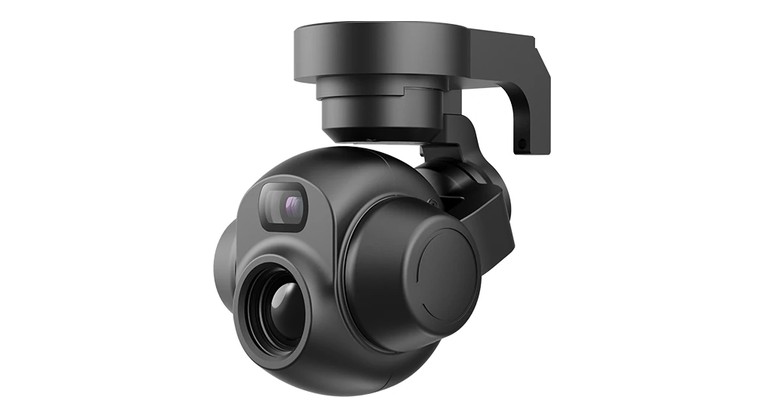

Óptica y PTZ

PUTX50Un cardán de estabilización de imagen inercial de sensor dual de tres ejes y micro de nivel profesional, que integra una cámara de luz visible con luz estelar de 2 megapíxeles (8 mm) y una cámara infrarroja de onda larga de 8-14 μm (teleobjetivo de 18 mm)...

Detalles

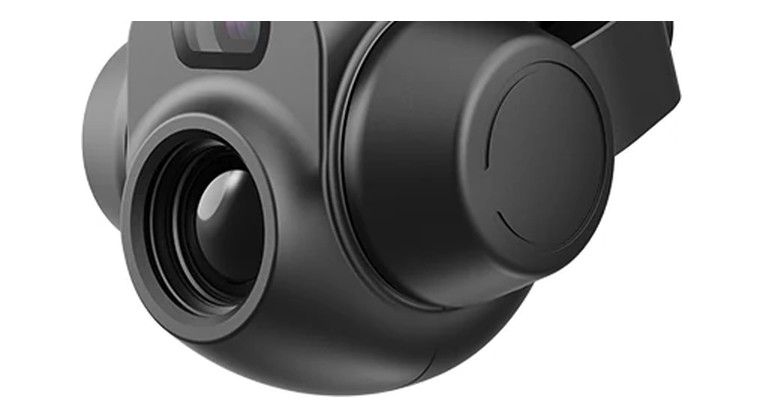

otro angulo

Infrarrojos de 8-14 μm, teleobjetivo de 18 mm.

¿Dónde trabajas realmente?

Seguridad, inspección, emergencia: ocasiones en las que los objetivos deben verse claramente desde la distancia.

Patrulla fronteriza

Respuesta ante desastres

Seguridad urbana

Inspección de instalaciones energéticas

Las imágenes solo representan el entorno de trabajo, no proyectos específicos de los clientes.

Parámetros técnicos completos

Los parámetros se toman de la hoja de especificaciones existente; Los artículos que no figuran en la lista deben confirmarse mediante pedido.

Luz visible y zoom.

Cámara de luz estelar	2MP, 8mm, 39.8° x 22.4°
Alcance de reconocimiento (día)	>300m

canal infrarrojo

Cámara térmica	8-14μm, teleobjetivo 18mm
Alcance de reconocimiento (noche)	>220m

PTZ y estabilización de imagen

Peso del Cardán / Peso Total	185±5g / ≤227g
Dimensiones del Cardán	64 x 85 x 82 mm
Ángulo de alabeo	±45°

Funciones e interfaces

Precisión de posicionamiento	Nivel de 10 m

Preguntas frecuentes sobre la selección de modelos

Respuesta corta, sin charlas de ventas.

¿Cuál es la distancia de reconocimiento?

>300 m durante el día; >220 m por la noche/luz baja. La distancia está relacionada con el tamaño del objetivo y las condiciones climáticas.

¿Cuanto pesa?

Cardán 185±5g / ≤227g, volumen 64×85×82mm.

¿Configuración de infrarrojos?

Teleobjetivo de 8-14 μm, 18 mm.

¿Puedes hacer orientación de posicionamiento?

Admite posicionamiento de objetivos con una precisión de 10 metros.

¿Se puede vincular a nuestro modelo?

Envíenos el modelo de la máquina y las dimensiones de la posición de carga, y haremos un plan después de confirmar la interfaz de instalación y el suministro de energía.

Cuéntanos sobre tu modelo de avión y misión.

Díganos el cuerpo de la máquina, el tamaño de la posición de carga y la distancia de identificación requerida, y envíenos una cotización después de confirmar la interfaz y la fuente de alimentación.
