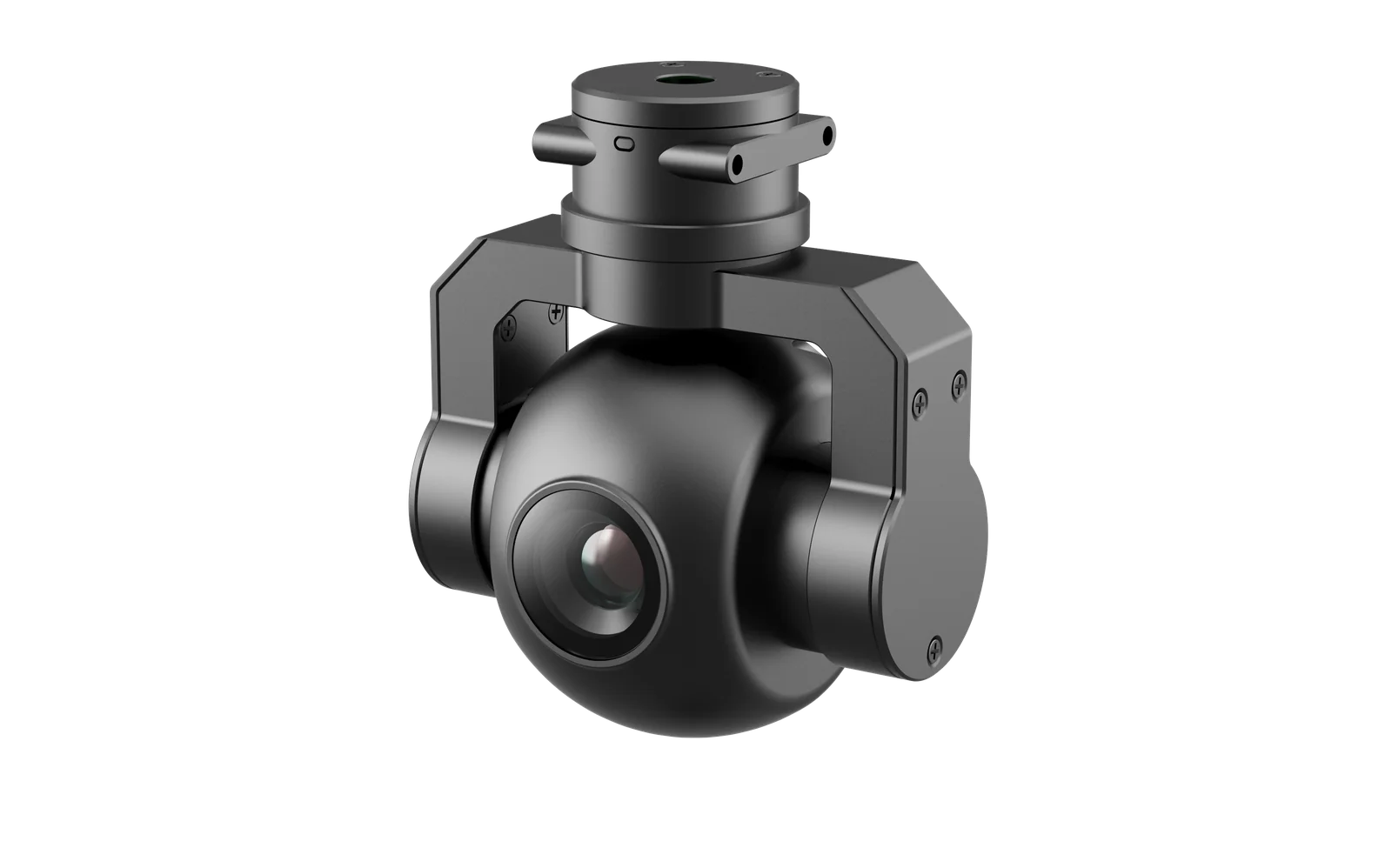

Микро 2-осевой подвес с одной камерой - PUDD075S

Name: Микро 2-осевой подвес с одной камерой - PUDD075S
Brand: Puyu Drone
Availability: PreOrder

Двухосевая гироскопическая стабилизация изображения ≤ 0,01° ; четыре фокусных расстояния 8/12/16/25 мм опционально, ночное распознавание 170–500 м, подвес 70 г.

Получить предложение Консультация по WhatsApp

Точность стабилизации изображения ≤0,01° (погрешность 0,5° при 1 Гц) Четыре фокусных расстояния: 8/12/16/25 мм. Подвес 70 г, модуль AI 56 г

Нагрузка Рама Компоненты Применение Характеристики Вопросы Получить предложение

Четыре фокусных расстояния, выбирайте в зависимости от расстояния

8 / 12 / 16 / 25 мм четыре фокусные расстояния, выбирайте в зависимости от нужной дистанции.

Ночное распознавание взрослого 170 / 250 / 330 / 500 м; двухосевая стабилизация ≤0,01°, плата ИИ 56 г автономное распознавание, слежение за людьми и транспортом.

Одиночный свет · Структура и интерфейс

Подвес 70 г, 45×58×70 мм, тангаж -100°~+60°.

Точность стабилизации: ≤0,01°
Вес подвеса: 70 g ± 5 g
Габариты подвеса: 45×58×70 мм
Угловая точность: 0.1°

Регулируемый диапазон: шаг -100°~+60°, азимут -60°~+60°.
Диапазон конструкции рамы -140°~+90° / -70°~+70°

Стабильное изображение

Обе оси стабильны до ≤0,01°.

Двухосевой гироскоп стабилизирует джиттер до уровня 0,01°; точность измерения угла составляет 0,1°, при повороте он находится на месте.

Точность стабилизации: ≤0,01°
Оси стабилизации: Двухосевой
Угловая точность: 0.1°
Вес подвеса: 70 g ± 5 g

Top view of the assembled Mark 4 carbon frame, arms and plates visible — Стабильное изображение

ключевая часть

Три ракурса: установка, корпус, объектив.

Установка

45×58×70 мм, панорамирование/наклон

Вес подвеса составляет 70 г, а модуля AI — 56 г, что подходит для легких и небольших дронов.

Онтология

Платформа двухосной стабилизации изображения

Стабилизация изображения ≤0,01°, точность измерения угла 0,1°.

линза

Доступны четыре фокусных расстояния

8/12/16/25 мм, поле зрения 38,3°–12,7°.

Где вы на самом деле работаете?

Охрана, чрезвычайная ситуация, досмотр – случаи, когда необходимо захватить цель во время наблюдения.

Слежение за целями

Охранное наблюдение

Инспекция ЛЭП

Аварийно-спасательные работы

Пограничный патруль

Изображения представляют только рабочую среду, а не конкретные проекты клиентов.

Полные технические параметры

Параметры взяты из существующей спецификации; Товары, не указанные в списке, должны быть подтверждены заказом.

Видимый свет и визуализация

Датчик видимого диапазона	1/2.8" CMOS
Фокусное расстояние	8 / 12 / 16 / 25 мм
Угол обзора	38.3°×22.1° / 26.1°×14.8° / 19.7°×11.8° / 12.7°×7.1°（±5%）
Разрешение фото	1920 × 1080
Разрешение видео	1920 × 1080 @ 50fps
Дальность распознавания	При ночной видимости не менее 8 км, относительной влажности не выше 60 % и температурном контрасте фона не менее 5 К: свыше 170 / 250 / 330 / 500 м для взрослого человека

Стабилизация и подвес

Точность стабилизации	≤0,01° (возмущение 0,5° @ 1 Гц)
Оси стабилизации	Двухосевой
Механический диапазон подвеса	-140° ~ +90° / -70° ~ +70°
Угловая точность	0.1°
Управляемый диапазон	Тангаж: от -100° до +60°; Курс: от -60° до +60°
Вес подвеса	70 g ± 5 g
Габариты подвеса	45,0 x 58,0 x 70,0 мм

Возможности ИИ

Функции ИИ	Автономное распознавание, захват и сопровождение цели
Вес модуля ИИ	56 g ± 2 g
Распознаваемые цели	Человек, транспорт
Геолокация цели	CEP 10 m

Электрика и интерфейс

Питание	DC 10,8–26,4 В @ 3 А, в установившемся режиме ≤10 Вт
Видеовыход	Сеть, аналоговое видео
Интерфейс управления	TTL-порт, сеть
Рабочая температура / хранения	-20℃ ~ +55℃ / -45℃ ~ +60℃

5 часто задаваемых вопросов при выборе модели

Короткий ответ, никаких разговоров о продажах. Ваш вопрос не найден, воспользуйтесь формой внизу страницы.

Как выбрать четыре фокусных расстояния?

Выберите в соответствии с требуемым расстоянием распознавания: ночное распознавание 170/250/330/500 м, что соответствует 8/12/16/25 мм соответственно.

Какова точность стабилизации изображения?

≤0,01° (помехи 0,5°@1Гц), точность измерения угла 0,1°.

На какой угол он может повернуться?

Регулируемый диапазон: -100°~+60° по тангажу и -60°~+60° по азимуту; диапазон конструкции рамы составляет -140°~+90°/-70°~+70°.

Сколько он весит?

Подвес весит 70±5 г, модуль AI – 56±2 г, объем – 45×58×70 мм.

Блок питания и интерфейс?

10,8–26,4 В постоянного тока при 3 А, установившийся режим ≤10 Вт; видеосеть/аналоговый выход, управление последовательным портом/сетью TTL.
